DL422iE: Sandviks elektrische Effizienz beim Bohren unter Tage

Sandvik DL422iE ist ein vollautomatischer, batteriebetriebener Oberhammer-Langlochbohrer, der für den untertägigen Bergbau in 4 x 3,5 m (H x B) oder größeren Produktionsbohrungen konzipiert wurde. Er reduziert die Emissionen beim Fahren und schafft eine gesündere und sicherere Arbeitsumgebung.

Eigenschaften

Null Emissionen beim Fahren

Der DL422iE ist mit einem elektrischen Antriebssystem ausgestattet, das eine Gesamtlösung aus Batterie und Elektromotor umfasst und beim Fahren keine Emissionen verursacht. Er verbraucht keinen Kraftstoff und erzeugt weniger Wärme und Lärm als herkömmliche Antriebsstränge. Das Ergebnis ist ein sicherer und gesünderer Betrieb unter Tage.

Null Emissionen beim Fahren

Der DL422iE ist mit einem elektrischen Antriebssystem ausgestattet, das eine Gesamtlösung aus Batterie und Elektromotor umfasst und beim Fahren keine Emissionen verursacht. Er verbraucht keinen Kraftstoff und erzeugt weniger Wärme und Lärm als herkömmliche Antriebsstränge. Das Ergebnis ist ein sicherer und gesünderer Betrieb unter Tage.

Der DL422iE ist mit einem elektrischen Antriebssystem ausgestattet, das eine Gesamtlösung aus Batterie und Elektromotor umfasst und beim Fahren keine Emissionen verursacht. Er verbraucht keinen Kraftstoff und erzeugt weniger Wärme und Lärm als herkömmliche Antriebsstränge. Das Ergebnis ist ein sicherer und gesünderer Betrieb unter Tage.
i-Class Steuerungssystem

das i-Class Steuerungssystem ermöglicht fortschrittliche Lösungen für die Bergwerksautomatisierung und Fernsteuerung. Vollständig kompatibel mit My Sandvik und AutoMine® Systemen.

i-Class Steuerungssystem

das i-Class Steuerungssystem ermöglicht fortschrittliche Lösungen für die Bergwerksautomatisierung und Fernsteuerung. Vollständig kompatibel mit My Sandvik und AutoMine® Systemen.

das i-Class Steuerungssystem ermöglicht fortschrittliche Lösungen für die Bergwerksautomatisierung und Fernsteuerung. Vollständig kompatibel mit My Sandvik und AutoMine® Systemen.
Automatischer Wechsler für Bohrkrone

Der optionale automatische Bohrerwechsler ist Teil des Angebots zur Automatisierung von Einloch- und Fächern und ermöglicht das autonome Bohren kompletter Fächer durch Schichtwechsel. Die Kapazität des Revolverkarussells beträgt 5 bis 10 Bohrer.

Automatischer Wechsler für Bohrkrone

Der optionale automatische Bohrerwechsler ist Teil des Angebots zur Automatisierung von Einloch- und Fächern und ermöglicht das autonome Bohren kompletter Fächer durch Schichtwechsel. Die Kapazität des Revolverkarussells beträgt 5 bis 10 Bohrer.

Der optionale automatische Bohrerwechsler ist Teil des Angebots zur Automatisierung von Einloch- und Fächern und ermöglicht das autonome Bohren kompletter Fächer durch Schichtwechsel. Die Kapazität des Revolverkarussells beträgt 5 bis 10 Bohrer.
Bereitschaft für AutoMine® zum Bohren unter Tage

AutoMine® for Underground Drilling ist ein Fernsteuerungssystem, das es einem Bediener ermöglicht, ein einzelnes oder mehrere automatisierte Sandvik-Untertagebohrgeräte beim Bohren und Fahren von Ring zu Ring fernzusteuern und gleichzeitig zu überwachen.

Bereitschaft für AutoMine® zum Bohren unter Tage

AutoMine® for Underground Drilling ist ein Fernsteuerungssystem, das es einem Bediener ermöglicht, ein einzelnes oder mehrere automatisierte Sandvik-Untertagebohrgeräte beim Bohren und Fahren von Ring zu Ring fernzusteuern und gleichzeitig zu überwachen.

AutoMine® for Underground Drilling ist ein Fernsteuerungssystem, das es einem Bediener ermöglicht, ein einzelnes oder mehrere automatisierte Sandvik-Untertagebohrgeräte beim Bohren und Fahren von Ring zu Ring fernzusteuern und gleichzeitig zu überwachen.
LFP-Chemie

Mit einem Nachrüstsatz können aktuelle SoNick-Bohrgeräte auf LFP-Technologie umgerüstet werden, um die Leistung zu verbessern.

LFP-Chemie

Mit einem Nachrüstsatz können aktuelle SoNick-Bohrgeräte auf LFP-Technologie umgerüstet werden, um die Leistung zu verbessern.

Mit einem Nachrüstsatz können aktuelle SoNick-Bohrgeräte auf LFP-Technologie umgerüstet werden, um die Leistung zu verbessern.
Entwurf eines Bohrplans

Die Planung von Langlochbohrungen kann mit Deswik UGDB durchgeführt werden. Der Plan wird über die Anwendung Sandvik DrillConnect an die Langlochbohrer der i-Serie gesendet.

Entwurf eines Bohrplans

Die Planung von Langlochbohrungen kann mit Deswik UGDB durchgeführt werden. Der Plan wird über die Anwendung Sandvik DrillConnect an die Langlochbohrer der i-Serie gesendet.

Die Planung von Langlochbohrungen kann mit Deswik UGDB durchgeführt werden. Der Plan wird über die Anwendung Sandvik DrillConnect an die Langlochbohrer der i-Serie gesendet.

Erfahren Sie mehr über die Funktionen des DL422iE

ZR35 teleskopierbarer Bohrarm

Der voll instrumentierte teleskopierbare Bohrarm ZR35 bietet genaue Positionierung und hohe Stabilität beim Bohren.

Leistungsstarker HF1560ST Bohrhammer

Mit dem leistungsstarken Bohrhammer können Sie die Eindringgeschwindigkeit um bis zu 10 % erhöhen und so das Bohren schneller und effizienter machen.

Bis zu 20 % höhere Nutzung der Ausrüstung

Das ferngesteuerte Bohren (Option) ermöglicht einen kontinuierlichen, unbemannten Betrieb bei Schichtwechsel/Pausen, um die Produktivität zu erhöhen und die Nutzung der Ausrüstung zu optimieren.

Produktspezifikationen

Herunterladen

Technisches Datenblatt DL422iE(LFP) herunterladen (PDF 13,5 MB)

BEV-Bohrer-Broschüre herunterladen (PDF 18,3 MB)

My Sandvik

DL422iE Bedienungsanleitung und Ersatzteile

Bedienungsanleitungen und Ersatzteile sind auf dem My Sandvik-Kundenportal zu finden.

Das My Sandvik-Kundenportal besuchen

Technische Spezifikationen

Abdeckung des Auslegers	3 m
Lochlänge	Bis zu 54 m
Art und Entfernung des Fahrens	BEV - 5,3 km bei 5,5 km/h mit einer Steigung von 1:7
Bohrdurchmesser	76 - 127 mm
Ausleger Typ	Rahmen, Hufeisen
Größe des Stollens (H x B)	4 / 3.5 m
Länge der Stange	1,22 - 1,83 m (4,00 - 6,00 ft)
Bohren Kraft	HPP1560, 160kW
Typ der Steuerung	iSOLO / SICA (Sandvik Intelligent Control System Architecture)
Automatisierung und Fernzugriff	Automatisierung mit einer Bohrung, Gebläseautomatisierung (Option), Bohren per Fernzugriff (Option), Fahren per Fernzugriff (Option), AutoMine®-Integration (Option)
Gewicht	33.000 kg (je nach Optionen)

Abdeckung des Auslegers	3 m
Lochlänge	Bis zu 54 m
Art und Entfernung des Fahrens	BEV - 5,3 km bei 5,5 km/h mit einer Steigung von 1:7
Bohrdurchmesser	76 - 127 mm
Ausleger Typ	Rahmen, Hufeisen
Größe des Stollens (H x B)	4 / 3.5 m
Länge der Stange	1,22 - 1,83 m (4,00 - 6,00 ft)
Bohren Kraft	HPP1560, 160kW
Typ der Steuerung	iSOLO / SICA (Sandvik Intelligent Control System Architecture)
Automatisierung und Fernzugriff	Automatisierung mit einer Bohrung, Gebläseautomatisierung (Option), Bohren per Fernzugriff (Option), Fahren per Fernzugriff (Option), AutoMine®-Integration (Option)
Gewicht	33.000 kg (je nach Optionen)

DL422iE in Aktion sehen

Solid Ground - Sandvik Perspektive

Strom für die U-Bahn

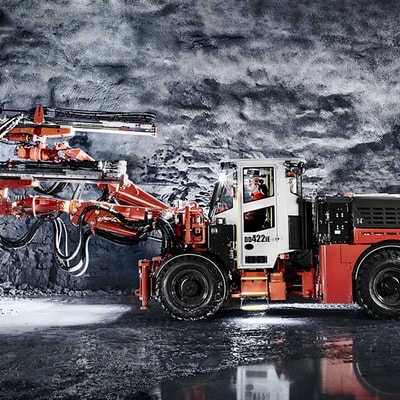

Mit der Markteinführung des Sandvik DD422iE Bergbau- und Tunnel-Bohrwagens, des Sandvik DL422iE Langlochbohrers und des Sandvik DS412iE Gesteinsbohrers hat Sandvik sein erstes akkubetriebenes Angebot für alle wichtigen Bohren-Anwendungen verfügbar.
