DS422i
DS421 Equipamentos para instalação de cabos de atirantamento
DS422i
- Cobertura de atirantamento
- 5.9 / 2.0 m
- Comprimento do furo
- Tempo de vida útil até 38 m
- Tipo e distância de deslocamento
- Transmissão hidrostática - Motor a diesel - B4.5 (119 kW, Tier 3, Estágio IIIA)

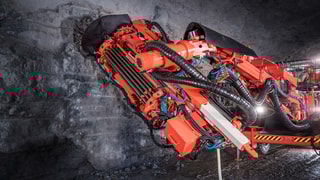

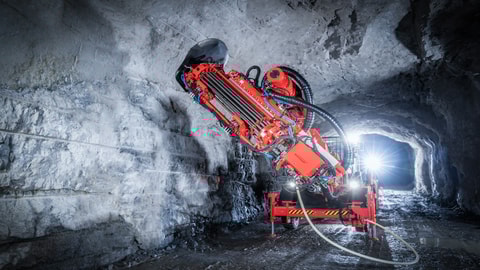

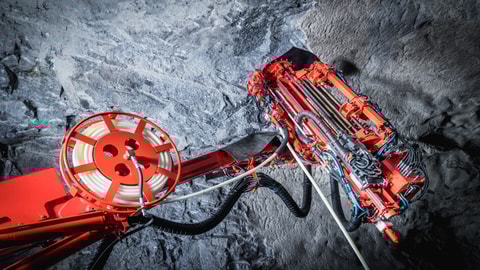

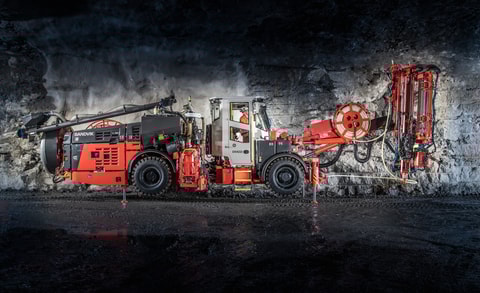

O Sandvik DS422i é um equipamento de perfuração de suporte para rocha desenvolvido para instalação de cabos em túneis e minas subterrâneas. O equipamento de atirantamento pode instalar cabos de até 25 m de comprimento com vários cabos de aço por furo e tem um misturador de cimento automático e um silo de cimento integrados.
Recursos
-
Projetada com segurança em mente
Este bolter de cabos foi projetado para dar segurança, com o processo de atirantamento realizado por um único operador situado longe do módulo de perfuração, cimentação e instalação de cabos. Não há manuseio manual dos sacos de cimento, a cabine ergonômica tem melhor visibilidade e a maioria das verificações de segurança pode ser feita no nível do solo.
Projetada com segurança em mente
Este bolter de cabos foi projetado para dar segurança, com o processo de atirantamento realizado por um único operador situado longe do módulo de perfuração, cimentação e instalação de cabos. Não há manuseio manual dos sacos de cimento, a cabine ergonômica tem melhor visibilidade e a maioria das verificações de segurança pode ser feita no nível do solo.
Este bolter de cabos foi projetado para dar segurança, com o processo de atirantamento realizado por um único operador situado longe do módulo de perfuração, cimentação e instalação de cabos. Não há manuseio manual dos sacos de cimento, a cabine ergonômica tem melhor visibilidade e a maioria das verificações de segurança pode ser feita no nível do solo.
-
Maior eficiência

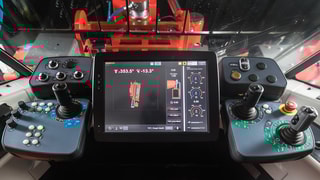

Um processo de automação de furo e mistura automática de cimento garante a alta qualidade do atirantamento. A precisão da perfuração é aprimorada com melhor controle e automação do processo. Existem diversas funções automáticas disponíveis, dependendo do nível de automação.
Maior eficiência
Um processo de automação de furo e mistura automática de cimento garante a alta qualidade do atirantamento. A precisão da perfuração é aprimorada com melhor controle e automação do processo. Existem diversas funções automáticas disponíveis, dependendo do nível de automação.
Um processo de automação de furo e mistura automática de cimento garante a alta qualidade do atirantamento. A precisão da perfuração é aprimorada com melhor controle e automação do processo. Existem diversas funções automáticas disponíveis, dependendo do nível de automação.
-
Aumento de produtividade
A lança totalmente instrumentada garante um posicionamento rápido e preciso, enquanto a perfuratriz de alta frequência RD414 e o sistema de controle de perfuração proporcionam maiores taxas de penetração.
Aumento de produtividade
A lança totalmente instrumentada garante um posicionamento rápido e preciso, enquanto a perfuratriz de alta frequência RD414 e o sistema de controle de perfuração proporcionam maiores taxas de penetração.
A lança totalmente instrumentada garante um posicionamento rápido e preciso, enquanto a perfuratriz de alta frequência RD414 e o sistema de controle de perfuração proporcionam maiores taxas de penetração.
Especificações do produto
Manual de operação e peças de reposição DS422i
Manuais de operação e peças de reposição podem ser encontrados no portal do cliente My Sandvik.
- Cobertura de atirantamento
- 5.9 / 2.0 m
- Comprimento do furo
- Tempo de vida útil até 38 m
- Tipo e distância de deslocamento
- Transmissão hidrostática - Motor a diesel - B4.5 (119 kW, Tier 3, Estágio IIIA)
- Diâmetro do furo
- 54 - 57 mm
- Diâmetro do fio de aço
- 15,2 mm
- Cobertura de atirantamento
- 5.9 / 2.0 m
- Comprimento do furo
- Tempo de vida útil até 38 m
- Tipo e distância de deslocamento
- Transmissão hidrostática - Motor a diesel - B4.5 (119 kW, Tier 3, Estágio IIIA)
- Diâmetro do furo
- 54 - 57 mm
- Diâmetro do fio de aço
- 15,2 mm
- Perfuratriz
- RD414, 14kW
- Tipo de controles
- SICA (sistema Sandvik Intelligent Control)
- Pacote de automação
- Prata (Padrão), Ouro (Opcional)
- Peso
- 29.000,000 kg
