Pantera™ DP1610i

Borriggar för topphammarborrning ovanjord

Pantera™ DP1610i

Håldiameter: 102,0 - 178,0 mm (4,0 - 7,0 i.)
Bergborrmaskin/DTH-hammare: 49 kW
Spolluftkapacitet: 14 m³/min upp till 10 bar

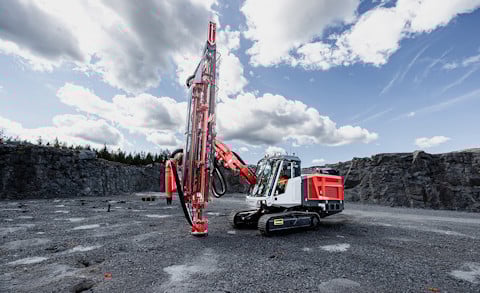

Pantera™ DP1610i är ett intelligent, dieseldrivet, självgående, larvburet borrigg för topphammarborrning ovanjord med bekväm hytt och stångbytare. Den är konstruerad för borrning av stora hål och är idealisk för produktionsborrning i stora stenbrott eller dagbrott, samt för byggarbetsplatser och kontroll- och utvecklingsarbeten.

Funktioner

Utmana gränserna för borrning med topphammare

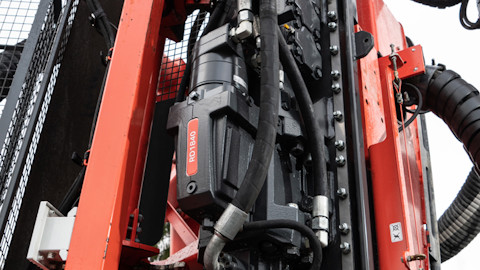

Pantera™ DP1610i är konstruerad för borrning av stora hål och är utmärkt för borrning av hål med en storlek på 102 till 178 mm (4 till 7 tum). Tillsammans med borrmaskinen RD1840C och de robusta borrverktygen LT90 har den hög kapacitet för borrning av stora hål utan att öka riggens fysiska fotavtryck.

Utmana gränserna för borrning med topphammare

Pantera™ DP1610i är konstruerad för borrning av stora hål och är utmärkt för borrning av hål med en storlek på 102 till 178 mm (4 till 7 tum). Tillsammans med borrmaskinen RD1840C och de robusta borrverktygen LT90 har den hög kapacitet för borrning av stora hål utan att öka riggens fysiska fotavtryck.

Pantera™ DP1610i är konstruerad för borrning av stora hål och är utmärkt för borrning av hål med en storlek på 102 till 178 mm (4 till 7 tum). Tillsammans med borrmaskinen RD1840C och de robusta borrverktygen LT90 har den hög kapacitet för borrning av stora hål utan att öka riggens fysiska fotavtryck.
Byggd för hög tillförlitlighet och drifttid

Pantera™ DPi är byggd för tillförlitlighet och drifttid - även under extrema förhållanden. Uppgraderade komponenter som CSL-systemet, förstärkt bom och robusta delar förlänger användningstiden och underhållsintervallen. Sandviks digitala verktyg för maskinhälsa och spårning av förbruknings- och tillbehör ökar effektiviteten och OPEX-kontrollen.

Byggd för hög tillförlitlighet och drifttid

Pantera™ DPi är byggd för tillförlitlighet och drifttid - även under extrema förhållanden. Uppgraderade komponenter som CSL-systemet, förstärkt bom och robusta delar förlänger användningstiden och underhållsintervallen. Sandviks digitala verktyg för maskinhälsa och spårning av förbruknings- och tillbehör ökar effektiviteten och OPEX-kontrollen.

Pantera™ DPi är byggd för tillförlitlighet och drifttid - även under extrema förhållanden. Uppgraderade komponenter som CSL-systemet, förstärkt bom och robusta delar förlänger användningstiden och underhållsintervallen. Sandviks digitala verktyg för maskinhälsa och spårning av förbruknings- och tillbehör ökar effektiviteten och OPEX-kontrollen.
Smartare, säkrare och bekvämare borrning

Pantera™ DPi har uppgraderats för att göra det dagliga arbetet enklare och säkrare. En tystare hytt med låga vibrationer ökar operatörskomforten, medan pekskärmsreglage ger enkel åtkomst till alla funktioner på borriggen - från parameterinställningar för borrning till felsökningsinstruktioner. Smarta funktioner som iClean tar automatiskt hand om borrning av överliggande jordmassor och feed-to-tram automation möjliggör smidig växling mellan borrning och hastighet med en knapptryckning. Andra intelligenta funktioner som finns som tillval är automation av ett hål, TIM3D och Driller's Notes för att maximera borresultatet.

Smartare, säkrare och bekvämare borrning

Pantera™ DPi har uppgraderats för att göra det dagliga arbetet enklare och säkrare. En tystare hytt med låga vibrationer ökar operatörskomforten, medan pekskärmsreglage ger enkel åtkomst till alla funktioner på borriggen - från parameterinställningar för borrning till felsökningsinstruktioner. Smarta funktioner som iClean tar automatiskt hand om borrning av överliggande jordmassor och feed-to-tram automation möjliggör smidig växling mellan borrning och hastighet med en knapptryckning. Andra intelligenta funktioner som finns som tillval är automation av ett hål, TIM3D och Driller's Notes för att maximera borresultatet.

Pantera™ DPi har uppgraderats för att göra det dagliga arbetet enklare och säkrare. En tystare hytt med låga vibrationer ökar operatörskomforten, medan pekskärmsreglage ger enkel åtkomst till alla funktioner på borriggen - från parameterinställningar för borrning till felsökningsinstruktioner. Smarta funktioner som iClean tar automatiskt hand om borrning av överliggande jordmassor och feed-to-tram automation möjliggör smidig växling mellan borrning och hastighet med en knapptryckning. Andra intelligenta funktioner som finns som tillval är automation av ett hål, TIM3D och Driller's Notes för att maximera borresultatet.

Läs mer om funktionerna i Pantera™ DP1610i

Alternativ för uppkoppling

Pantera™ DPi är byggd för den digitala eran och erbjuder lösningar för produktionsövervakning och sömlös integrering i arbetet i gruvan eller stenbrottet. Open Drill Interface stöder integration med Fleet Management Systems (FMS) och lösningar för navigering av borrning från tredje part. My Sandvik Insight & Productivity förser hela maskinparken med produktivitetsövervakning och stödjer planering av proaktivt underhåll. My Sandvik Onsite fungerar som en lokal lösning för övervakningssystem för produktivitet och uppkoppling av borrningar till de bredare systemen och processerna i dagbrott och stora stenbrott.

Operatörsvänliga system

Ett avancerat pekskärmsgränssnitt och iTorque styrsystem för borrning ger operatörerna bekvämlighet och effektivitet.

Stabil design med enkel åtkomst för service

Pantera™ DP1610i:s design förser maskinen med utmärkt stabilitet för smidig hastighet och den smarta layouten för komponenterna möjliggör effektivt underhåll och enkel åtkomst för service.

Minskade utsläpp

Pantera™ DP1610i sänker bränsleförbrukningen och CO2-utsläppen.

Kompatibel med AutoMine

Pantera™ DP1610i är kompatibel med AutoMine® fjärrkontroll för ovanjordsborrning.

Uppvärmning av borrmaskin och robust membran för ackumulator för arktiska förhållanden

Sandvik har konstruerat ett nytt system för uppvärmning av borrmaskinen innan den startas. Denna funktion ökar dramatiskt användningstiden för membranen i borrmaskinens ackumulator.

Produktspecifikationer

Specifikation för DP1610i S5 (PDF 1 MB)

Specifikation för DP1610i T3 (PDF 1 MB)

Mitt Sandvik

Pantera™ DP1610i bruksanvisning och reservdelar

Bruksanvisningar och reservdelar finns på My Sandvik kundportal.

Gå till Mitt Sandvik

Håldiameter: 102,0 - 178,0 mm (4,0 - 7,0 i.)
Bergborrmaskin/DTH-hammare: 49 kW
Spolluftkapacitet: 14 m³/min upp till 10 bar
Borrstångens/rörets diameter: 51, 60 eller 87 mm (2, 2,375 eller 3,5 tum)
Hydraulisk borrmaskin för bergborrning: RD1840C (49 kW) / RD1740C (40 kW) som tillval
Motor: Caterpillar C9.3B 280 kW (375 hk) / 1 800 rpm (Tier 3) Caterpillar C9.3B, 280 kW (375 hk) / 1 800 rpm (Stage V)
Hytt: Ergo cool
Transportlängd: 11,5 m (37,0 ft)
Transportbredd: 2,50 m (8,00 ft)
Transporthöjd: 3,3 m (11,0 ft)
Vikt: 23 000 kg (50 706 lb)

Håldiameter: 102,0 - 178,0 mm (4,0 - 7,0 i.)
Bergborrmaskin/DTH-hammare: 49 kW
Spolluftkapacitet: 14 m³/min upp till 10 bar
Borrstångens/rörets diameter: 51, 60 eller 87 mm (2, 2,375 eller 3,5 tum)
Hydraulisk borrmaskin för bergborrning: RD1840C (49 kW) / RD1740C (40 kW) som tillval
Motor: Caterpillar C9.3B 280 kW (375 hk) / 1 800 rpm (Tier 3) Caterpillar C9.3B, 280 kW (375 hk) / 1 800 rpm (Stage V)
Hytt: Ergo cool
Transportlängd: 11,5 m (37,0 ft)
Transportbredd: 2,50 m (8,00 ft)
Transporthöjd: 3,3 m (11,0 ft)
Vikt: 23 000 kg (50 706 lb)
