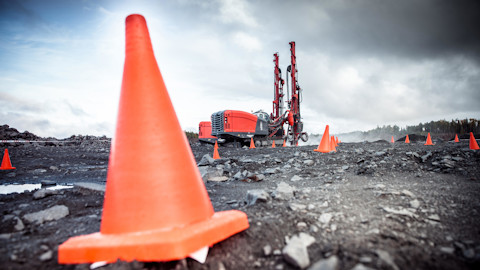

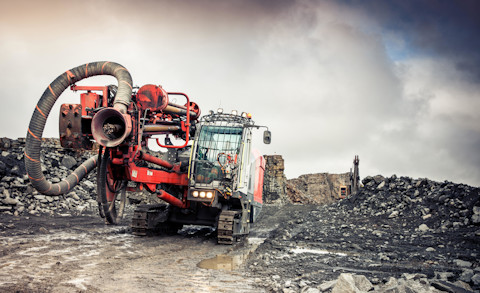

Leopard™ DI560 sänkhammarborraggregat

Leopard™ DI560 är ett mycket mobilt, kompakt, dieseldrivet sänkhammarborraggregat konstruerad för att borra spränghål i gruvor, stenbrott och vid entreprenadarbete. Några egenskaper är en fristående design, operatörshytt, fast bom, dammuppsamlare och borrörsbytare.

Funktioner

Noggrant styrsystem

Borriggen har ett noggrant styrsystem med enkla ikoner för smidigt samarbete mellan människa och maskin.

Noggrant styrsystem

Borriggen har ett noggrant styrsystem med enkla ikoner för smidigt samarbete mellan människa och maskin.

Borriggen har ett noggrant styrsystem med enkla ikoner för smidigt samarbete mellan människa och maskin.
Smart system för kompressorhantering

Kompressorhanteringssystemet och dieselmotorn på 328 kW gör att riggen kan använda en normal 24 bars DTH-hammare eller en 30 bars högtrycksversion. Operatörerna kan välja luftflöde och lufttryck för kompressorn via maskinens användargränssnitt, vilket innebär att all kraft utnyttjas fullt ut. Det leder till lägre energiförbrukning och driftskostnader.

Smart system för kompressorhantering

Kompressorhanteringssystemet och dieselmotorn på 328 kW gör att riggen kan använda en normal 24 bars DTH-hammare eller en 30 bars högtrycksversion. Operatörerna kan välja luftflöde och lufttryck för kompressorn via maskinens användargränssnitt, vilket innebär att all kraft utnyttjas fullt ut. Det leder till lägre energiförbrukning och driftskostnader.

Kompressorhanteringssystemet och dieselmotorn på 328 kW gör att riggen kan använda en normal 24 bars DTH-hammare eller en 30 bars högtrycksversion. Operatörerna kan välja luftflöde och lufttryck för kompressorn via maskinens användargränssnitt, vilket innebär att all kraft utnyttjas fullt ut. Det leder till lägre energiförbrukning och driftskostnader.
Enkel serviceåtkomst

Leopard™ DI560 har en modulär design som underlättar service, sänker underhållskostnaderna och ger ökad drifttid. Alla punkter som kräver dagligt underhåll är placerade på marknivå för att förenkla processen och höja säkerheten för servicepersonalen.

Enkel serviceåtkomst

Leopard™ DI560 har en modulär design som underlättar service, sänker underhållskostnaderna och ger ökad drifttid. Alla punkter som kräver dagligt underhåll är placerade på marknivå för att förenkla processen och höja säkerheten för servicepersonalen.

Leopard™ DI560 har en modulär design som underlättar service, sänker underhållskostnaderna och ger ökad drifttid. Alla punkter som kräver dagligt underhåll är placerade på marknivå för att förenkla processen och höja säkerheten för servicepersonalen.

Produktspecifikationer

Ladda ner specifikationer för DI560 S5 (PDF 971 KB)

Ladda ner specifikationer för DI560 T4 (PDF 428,5 KB)

Ladda ner Leopard-broschyren (PDF 8,5 MB)

Mitt Sandvik

Leopard™ DI560 bruksanvisning och reservdelar

Bruksanvisningar och reservdelar finns på My Sandvik kundportal.

Gå till Mitt Sandvik

Håldiameter: 90,0 - 165,0 mm (3,5 - 6,5 i.)
DTH-hammare: 4, 5 och 6 in. (Sandvik RH460 och RH560)
Spolluftkapacitet: 24,4 m³/min vid 24 bar, 21,6 m³/min vid 30 bar
Borrstångens/rörets diameter: 76, 89, 102 och 114 mm (3, 3,5, 4 och 4,5 in.)
Rotationshuvud: HTRH6
Motortyp: Caterpillar C9 (Tier 3 och 4)
Motor, uteffekt: 328 kW/1 800 varv/min (Tier 3 och 4)
Stuga: HVC550 (God sikt)
Produktionskapacitet: 1,85 Mt/a, ett skift
Längd i transportläge: 12 m (38 ft)
Bredd i transportläge: 2,5 m (8,2 ft)
Höjd i transportläge: 3,3 m (11,0 ft)
Vikt: 24 050 kg (53 021 lb)

Håldiameter: 90,0 - 165,0 mm (3,5 - 6,5 i.)
DTH-hammare: 4, 5 och 6 in. (Sandvik RH460 och RH560)
Spolluftkapacitet: 24,4 m³/min vid 24 bar, 21,6 m³/min vid 30 bar
Borrstångens/rörets diameter: 76, 89, 102 och 114 mm (3, 3,5, 4 och 4,5 in.)
Rotationshuvud: HTRH6
Motortyp: Caterpillar C9 (Tier 3 och 4)
Motor, uteffekt: 328 kW/1 800 varv/min (Tier 3 och 4)
Stuga: HVC550 (God sikt)
Produktionskapacitet: 1,85 Mt/a, ett skift
Längd i transportläge: 12 m (38 ft)
Bredd i transportläge: 2,5 m (8,2 ft)
Höjd i transportläge: 3,3 m (11,0 ft)
Vikt: 24 050 kg (53 021 lb)
