DL422iE: Sandviks elektriska effektivitet vid borrning under jord

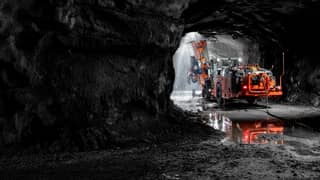

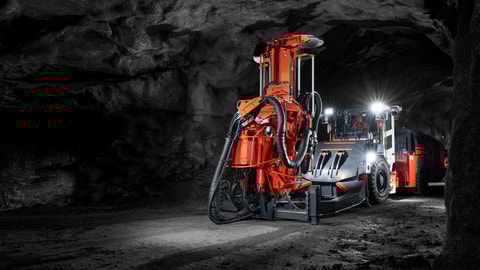

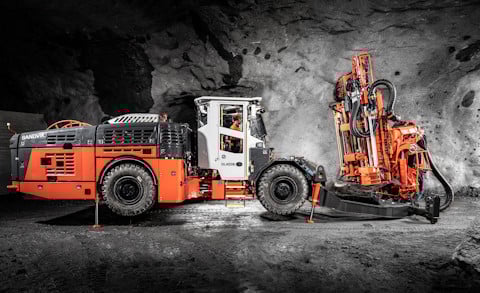

Sandvik DL422iE är en helautomatiserad, batteridriven topphammarborrmaskin för långhålsborrning, avsedd för gruvdrift under jord i 4 x 3,5 meter (H x B) eller större produktionsborrningar. Den minskar utsläppen vid hastighet, vilket skapar en hälsosammare och säkrare arbetsmiljö.

Funktioner

Nollutsläpp vid hastighet

DL422iE är utrustad med ett elektriskt drivlinjesystem med ett paket med batteri och elmotor för nollutsläpp vid hastighet. Det bidrar också till att minska värmebelastningen och kraven på ventilation under jord.

Nollutsläpp vid hastighet

DL422iE är utrustad med ett elektriskt drivlinjesystem med ett paket med batteri och elmotor för nollutsläpp vid hastighet. Det bidrar också till att minska värmebelastningen och kraven på ventilation under jord.

DL422iE är utrustad med ett elektriskt drivlinjesystem med ett paket med batteri och elmotor för nollutsläpp vid hastighet. Det bidrar också till att minska värmebelastningen och kraven på ventilation under jord.

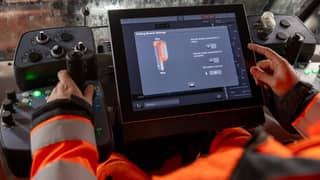

i-Class kontrollsystem

i-Class kontrollsystem möjliggör avancerad automation av gruvor och fjärrstyrda lösningar. Full kompatibilitet med My Sandvik- och AutoMine®-system.

i-Class kontrollsystem

i-Class kontrollsystem möjliggör avancerad automation av gruvor och fjärrstyrda lösningar. Full kompatibilitet med My Sandvik- och AutoMine®-system.

i-Class kontrollsystem möjliggör avancerad automation av gruvor och fjärrstyrda lösningar. Full kompatibilitet med My Sandvik- och AutoMine®-system.

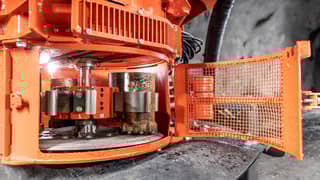

Automatisk växlare för borrkronor

Den automatiska bitsbytaren (tillval) ingår i erbjudandet för automation av etthåls- och fläktsystem och möjliggör autonom borrkrona för kompletta fläktar vid skiftbyten. Karusellkapaciteten av revolvertyp är 5 till 10 borrkronor.

Automatisk växlare för borrkronor

Den automatiska bitsbytaren (tillval) ingår i erbjudandet för automation av etthåls- och fläktsystem och möjliggör autonom borrkrona för kompletta fläktar vid skiftbyten. Karusellkapaciteten av revolvertyp är 5 till 10 borrkronor.

Den automatiska bitsbytaren (tillval) ingår i erbjudandet för automation av etthåls- och fläktsystem och möjliggör autonom borrkrona för kompletta fläktar vid skiftbyten. Karusellkapaciteten av revolvertyp är 5 till 10 borrkronor.
Beredskap för AutoMine® för borrning under jord

AutoMine® för underjordisk bor rning är ett styrsystem för fjärrstyrning som gör det möjligt för en operatör att fjärrkontrollera och samtidigt övervaka en eller flera automatiserade Sandvik underjordiska borrmaskiner, för borrning och hastighet från ring till ring.

Beredskap för AutoMine® för borrning under jord

AutoMine® för underjordisk bor rning är ett styrsystem för fjärrstyrning som gör det möjligt för en operatör att fjärrkontrollera och samtidigt övervaka en eller flera automatiserade Sandvik underjordiska borrmaskiner, för borrning och hastighet från ring till ring.

AutoMine® för underjordisk bor rning är ett styrsystem för fjärrstyrning som gör det möjligt för en operatör att fjärrkontrollera och samtidigt övervaka en eller flera automatiserade Sandvik underjordiska borrmaskiner, för borrning och hastighet från ring till ring.

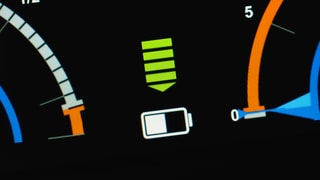

LFP-kemi

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borriggar till LFP-teknik för förbättrade prestanda.

LFP-kemi

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borriggar till LFP-teknik för förbättrade prestanda.

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borriggar till LFP-teknik för förbättrade prestanda.
Utformning av borrningsplan

Utformningen av planen för borrning av långhål kan göras med Deswik UGDB. Planen skickas till i-Series långhålsborrningar direkt eller via Sandvik DrillConnect när uppkopplingen är begränsad.

Utformning av borrningsplan

Utformningen av planen för borrning av långhål kan göras med Deswik UGDB. Planen skickas till i-Series långhålsborrningar direkt eller via Sandvik DrillConnect när uppkopplingen är begränsad.

Utformningen av planen för borrning av långhål kan göras med Deswik UGDB. Planen skickas till i-Series långhålsborrningar direkt eller via Sandvik DrillConnect när uppkopplingen är begränsad.

Läs mer om DL422iE:s funktioner

ZR35 teleskopbom

Den fullt instrumenterade teleskopbommen ZR35 ger exakt positionering och hög stabilitet vid borrning.

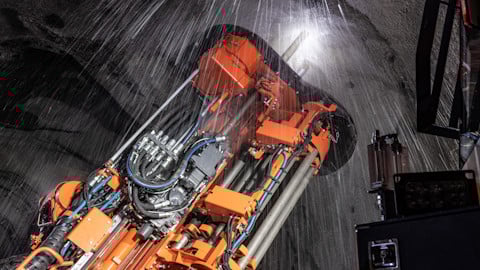

Kraftfull HF1560ST borrmaskin för bergborrning

Med den kraftfulla borrmaskinen kan du öka borrsjunkningen med upp till 10 %, vilket ger snabbare och effektivare borrning.

Upp till 20% högre användning av utrustningen

Fjärrstyrd borrning (tillval) möjliggör kontinuerlig, obemannad arbete under skiftbyten/uppehåll för att höja produktiviteten och förbättra utnyttjandet av utrustningen.

Produktspecifikationer

Ladda ner teknisk specifikation för DL422iE(LFP) (PDF)

Ladda ner BEV Drills broschyr (PDF)

Mitt Sandvik

DL422iE bruksanvisning och reservdelar

Manualer för arbete och reservdelar finns på webbportalen My Sandvik.

Gå till Mitt Sandvik

Bom täckning: 3 m
Hållängd: Upp till 54 m
Typ av hastighet och avstånd: BEV - 4,4 km med LFP i lutning 1:7
Håldiameter: 76 - 127 mm
Typ av bom: Ram, hästsko
Driftstorlek (H x B): 4x3.5 m
Längd på stång: 1,22 - 1,83 m (4,00 - 6,00 ft)
Kraft för borrning: HPP1560, 160 kW
Typ av kontroller: iSOLO / SICA (Sandvik Intelligent Control System, SICA)
Automation och tillgänglighet via fjärranslutning: Automation av ett hål, fläktautomation (tillval), fjärrstyrd borrning (tillval), fjärrstyrd hastighet (tillval), AutoMine®-integration (tillval)
Vikt: 33 000 kg (beroende på tillval)

Bom täckning: 3 m
Hållängd: Upp till 54 m
Typ av hastighet och avstånd: BEV - 4,4 km med LFP i lutning 1:7
Håldiameter: 76 - 127 mm
Typ av bom: Ram, hästsko
Driftstorlek (H x B): 4x3.5 m
Längd på stång: 1,22 - 1,83 m (4,00 - 6,00 ft)
Kraft för borrning: HPP1560, 160 kW
Typ av kontroller: iSOLO / SICA (Sandvik Intelligent Control System, SICA)
Automation och tillgänglighet via fjärranslutning: Automation av ett hål, fläktautomation (tillval), fjärrstyrd borrning (tillval), fjärrstyrd hastighet (tillval), AutoMine®-integration (tillval)
Vikt: 33 000 kg (beroende på tillval)
