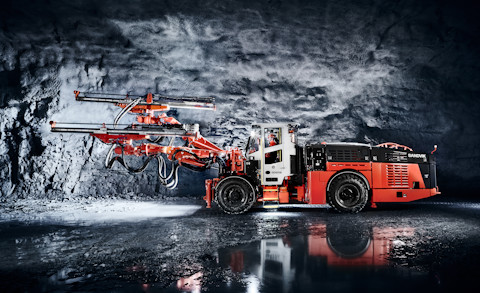

Sandvik DD422iE borrning: precision under jord

Sandvik DD422iE är en batteridriven borraggregat för gruvdrift som är utformad för att ta bort utsläpp vid förflyttning. Den minskar buller och termisk belastning och gör den underjordiska arbetsmiljön säkrare för de team som arbetar.

Funktioner

Intelligent system för energihantering

Teknologin Charging While Drilling gör det möjligt att ladda batteriet under normala borrningscykler för att säkerställa att maximal energi för förflyttning finns tillgänglig. Ytterligare elektrisk kraft för borrning kan tas från det inbyggda batteripaketet, vilket höjer produktiviteten vid borrning utan att äventyra den maximala toppeffekt som tas från gruvdriftens elnät.

Intelligent system för energihantering

Teknologin Charging While Drilling gör det möjligt att ladda batteriet under normala borrningscykler för att säkerställa att maximal energi för förflyttning finns tillgänglig. Ytterligare elektrisk kraft för borrning kan tas från det inbyggda batteripaketet, vilket höjer produktiviteten vid borrning utan att äventyra den maximala toppeffekt som tas från gruvdriftens elnät.

Teknologin Charging While Drilling gör det möjligt att ladda batteriet under normala borrningscykler för att säkerställa att maximal energi för förflyttning finns tillgänglig. Ytterligare elektrisk kraft för borrning kan tas från det inbyggda batteripaketet, vilket höjer produktiviteten vid borrning utan att äventyra den maximala toppeffekt som tas från gruvdriftens elnät.
Nollutsläpp vid förflyttning

DD422iE är utrustad med en elektrisk drivlina med ett paket med batterier och en elmotor för nollutsläpp vid förflyttning. Den förbrukar inget bränsle och genererar mindre värme och buller än konventionella drivlinor. Resultatet är säkrare och hälsosammare arbeten under jord.

Nollutsläpp vid förflyttning

DD422iE är utrustad med en elektrisk drivlina med ett paket med batterier och en elmotor för nollutsläpp vid förflyttning. Den förbrukar inget bränsle och genererar mindre värme och buller än konventionella drivlinor. Resultatet är säkrare och hälsosammare arbeten under jord.

DD422iE är utrustad med en elektrisk drivlina med ett paket med batterier och en elmotor för nollutsläpp vid förflyttning. Den förbrukar inget bränsle och genererar mindre värme och buller än konventionella drivlinor. Resultatet är säkrare och hälsosammare arbeten under jord.

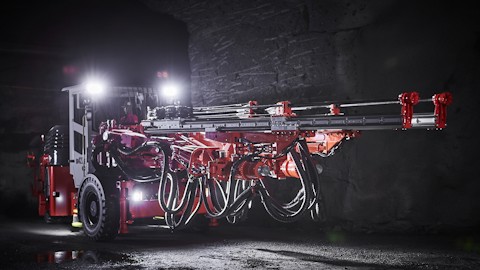

TFX teleskopisk matning

Den mångsidiga matningen möjliggör borrning för flera ändamål, inklusive planborrning, borrning av bulthål, installation av bultar och korsskärning i ett begränsat utrymme där både långa och korta stänger krävs.

TFX teleskopisk matning

Den mångsidiga matningen möjliggör borrning för flera ändamål, inklusive planborrning, borrning av bulthål, installation av bultar och korsskärning i ett begränsat utrymme där både långa och korta stänger krävs.

Den mångsidiga matningen möjliggör borrning för flera ändamål, inklusive planborrning, borrning av bulthål, installation av bultar och korsskärning i ett begränsat utrymme där både långa och korta stänger krävs.
Dubbla kontroller

Alternativet med dubbla reglage gör det möjligt att använda borren för flera ändamål, vilket förbättrar optimeringen av flottan, mångsidigheten och prestandan. DD422iE kan användas i flera olika tillämpningar: borrning av anliggningshål, borrning av bulthål och bultning. Det pumpbara hartssystemet (tillval) säkerställer hög kvalitet på bultningen och snabbare cykeltid. Detta alternativ stöder: massiva armeringsjärn, självborrande bult och ihåliga stänger.

Dubbla kontroller

Alternativet med dubbla reglage gör det möjligt att använda borren för flera ändamål, vilket förbättrar optimeringen av flottan, mångsidigheten och prestandan. DD422iE kan användas i flera olika tillämpningar: borrning av anliggningshål, borrning av bulthål och bultning. Det pumpbara hartssystemet (tillval) säkerställer hög kvalitet på bultningen och snabbare cykeltid. Detta alternativ stöder: massiva armeringsjärn, självborrande bult och ihåliga stänger.

Alternativet med dubbla reglage gör det möjligt att använda borren för flera ändamål, vilket förbättrar optimeringen av flottan, mångsidigheten och prestandan. DD422iE kan användas i flera olika tillämpningar: borrning av anliggningshål, borrning av bulthål och bultning. Det pumpbara hartssystemet (tillval) säkerställer hög kvalitet på bultningen och snabbare cykeltid. Detta alternativ stöder: massiva armeringsjärn, självborrande bult och ihåliga stänger.
LFP-kemi

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borraggregat till LFP-teknik för förbättrade prestanda.

LFP-kemi

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borraggregat till LFP-teknik för förbättrade prestanda.

En eftermonteringssats gör det möjligt att uppgradera befintliga SoNick-borraggregat till LFP-teknik för förbättrade prestanda.

Läs mer om DD422iE:s funktioner

100% elektrisk förflyttning

DD422iE ger inga utsläpp vid förflyttning tack vare det inbyggda batterielektriska energin, vilket förbättrar säkerheten för alla som arbetar under jord.

Minska beroendet av diesel

Eliminera dieselpartiklar (DPM) för att sänka kostnaderna för ventilation och energiförbrukning. Minska behovet av dyr infrastruktur för att transportera diesel under jord.

Energireserv för maxbelastning

Dra reservkraft från batterierna vid toppbelastningar under borrning med borraggregatets intelligenta energihanteringssystem. Uppfyll ständigt ökande krav på produktivitet trots begränsad kapacitet för elektrisk kraft i gruvdriften under jord.

Borrning var som helst i världen

Systemet med flera spänningar skapar flexibilitet för att arbeta var som helst i världen. Borraggregatet arbetar i nätverk från 380 V - 1000 V och både 50 och 60 Hz, vilket innebär att du enkelt kan flytta borrningen från ett land till ett annat.

Produktspecifikationer

Ladda ner specifikation för DD422iE (LFP) (PDF)

Ladda ner broschyren BEV Drills (PDF)

Ladda ner specifikation för DD422i med dubbla reglage för borrning (PDF)

Ladda ner DD422i-DD422iE broschyr om uppgradering av automation (PDF)

Ladda ner specifikation för DD422i-DD422iE pumpbar harts med dubbla kontroller (PDF)

DD422i och DD422iE CO2e-utsläpp - genomsnittlig utrustning

Mitt Sandvik

DD422iE bruksanvisning och reservdelar

Bruksanvisningar och reservdelar finns på My Sandvik kundportal.

Gå till Mitt Sandvik

Täckning: 60 m²
Hållängd: 3,44 - 5,88 m
Typ av förflyttning och avstånd: BEV - 6,0 km @ 6 km/h i lutning 1:7
Håldiameter: 43 - 64 mm
Antal bommar: 2 x SB60i
Driftstorlek (H x B): 4.5x4.5 m
Matningslängd: Fast TFi500 12 till 20 ft. eller teleskopisk TFX 6-12 ft. till 10-16 ft.
Bergborrning: RD525 25kW
Spänning: 380 - 1 000 V (multispänning)
Typ av kontroller: SICA (Sandvik Intelligent Control System, SICA - Arkitektur för intelligenta kontrollsystem)
Vikt: 29 000 kg (beroende på tillval)

Täckning: 60 m²
Hållängd: 3,44 - 5,88 m
Typ av förflyttning och avstånd: BEV - 6,0 km @ 6 km/h i lutning 1:7
Håldiameter: 43 - 64 mm
Antal bommar: 2 x SB60i
Driftstorlek (H x B): 4.5x4.5 m
Matningslängd: Fast TFi500 12 till 20 ft. eller teleskopisk TFX 6-12 ft. till 10-16 ft.
Bergborrning: RD525 25kW
Spänning: 380 - 1 000 V (multispänning)
Typ av kontroller: SICA (Sandvik Intelligent Control System, SICA - Arkitektur för intelligenta kontrollsystem)
Vikt: 29 000 kg (beroende på tillval)
