DS421
Kotwiarki linowe
DS421
- Pokrycie kotwy
- 5.3 / 2.0 m
- Długość otworu
- Do 25 m
- Rodzaj i odległość jazdy manewrowej
- Przekładnia hydrodynamiczna - Silnik wysokoprężny - OM904LA (110 kW, Tier 3, Stage IIIA)

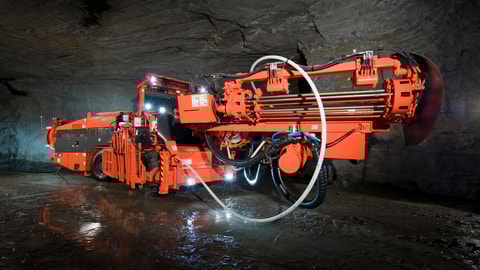

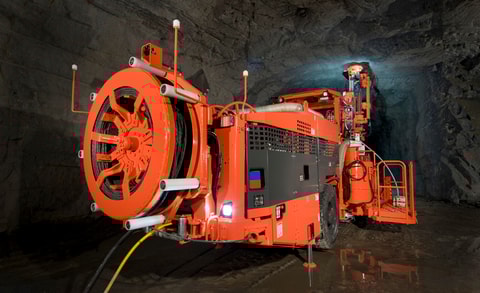

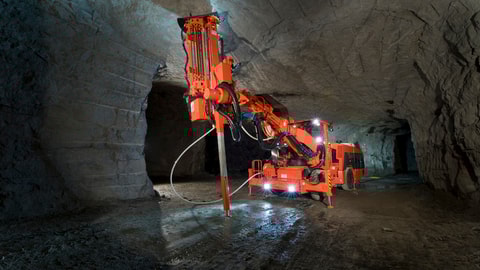

Sandvik DS421 to samodzielna maszyna do kotwienia linowego, przeznaczona do zbrojenia skał w kopalniach podziemnych i tunelach o małych i średnich przekrojach. Cały cykl kotwienia może być obsługiwany przez jedną osobę pracującą bezpiecznie pod osłoną lub w dźwiękoszczelnej, klimatyzowanej kabinie.
Cechy
-

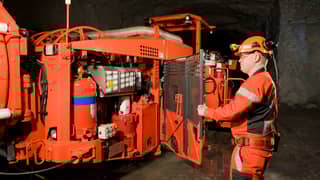

Łatwa konserwacja z poziomu podłoża
Codzienne i rutynowe kontrole są przeprowadzane z obiema stopami na ziemi, dostęp do głównych komponentów jest łatwy, co zwiększa bezpieczeństwo.
Łatwa konserwacja z poziomu podłoża
Codzienne i rutynowe kontrole są przeprowadzane z obiema stopami na ziemi, dostęp do głównych komponentów jest łatwy, co zwiększa bezpieczeństwo.
Codzienne i rutynowe kontrole są przeprowadzane z obiema stopami na ziemi, dostęp do głównych komponentów jest łatwy, co zwiększa bezpieczeństwo.
-

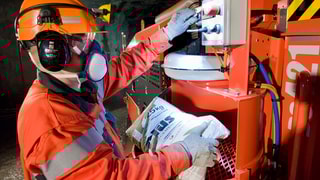

Pokładowa betoniarka
Pokładowy mieszalnik cementu, platforma na worki z cementem lub opcjonalny silos na cement i zwijacz stalowej nici oznaczają, że platforma jest autonomiczna dłużej niż przez jedną zmianę.
Pokładowa betoniarka
Pokładowy mieszalnik cementu, platforma na worki z cementem lub opcjonalny silos na cement i zwijacz stalowej nici oznaczają, że platforma jest autonomiczna dłużej niż przez jedną zmianę.
Pokładowy mieszalnik cementu, platforma na worki z cementem lub opcjonalny silos na cement i zwijacz stalowej nici oznaczają, że platforma jest autonomiczna dłużej niż przez jedną zmianę.
-

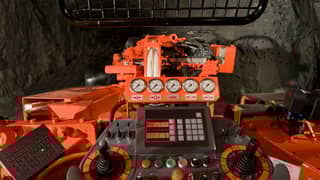

Bezpieczna eksploatacja wiercenia
Stanowisko operatora jest wyposażone w przednie pałąki ochronne, które chronią operatora przed luźnymi lub latającymi kamieniami.
Bezpieczna eksploatacja wiercenia
Stanowisko operatora jest wyposażone w przednie pałąki ochronne, które chronią operatora przed luźnymi lub latającymi kamieniami.
Stanowisko operatora jest wyposażone w przednie pałąki ochronne, które chronią operatora przed luźnymi lub latającymi kamieniami.
Specyfikacja produktu
Pliki do pobrania
Instrukcja obsługi i lista części zamiennych do DS421
Instrukcje obsługi i części zamienne można znaleźć na portalu klienta My Sandvik.
Specyfikacje techniczne
| Pokrycie kotwy |
5.3 / 2.0
m
|
|---|---|
| Długość otworu |
Do
25
m
|
| Rodzaj i odległość jazdy manewrowej |
Przekładnia hydrodynamiczna - Silnik wysokoprężny - OM904LA (110 kW, Tier 3, Stage IIIA)
|
| Średnica otworu |
51 - 64
mm
|
| Średnica splotu stalowego |
15,2
mm
|
| Pokrycie kotwy |
5.3 / 2.0
m
|
|---|---|
| Długość otworu |
Do
25
m
|
| Rodzaj i odległość jazdy manewrowej |
Przekładnia hydrodynamiczna - Silnik wysokoprężny - OM904LA (110 kW, Tier 3, Stage IIIA)
|
| Średnica otworu |
51 - 64
mm
|
| Średnica splotu stalowego |
15,2
mm
|
| Młot wiertniczy |
HL510, 16 kW
|
| Typ sterownika |
TPC501 EW
|
| Pakiet automatyzacji |
Brak
|
| Waga |
25 000,000
kg
|
Dowiedz się więcej o funkcjach DS421
Zwiększona wydajność
Tylny palec na głowicy do kotew linowych maksymalizuje szybkość i dokładność wiercenia. Elastyczna sekwencja instalacji zwiększa wydajność. Mocny posuw zapewnia stabilność młota wiertniczego i przewodu wiertniczego, co przekłada się na większą dokładność otworu i żywotność narzędzia wiertniczego.
