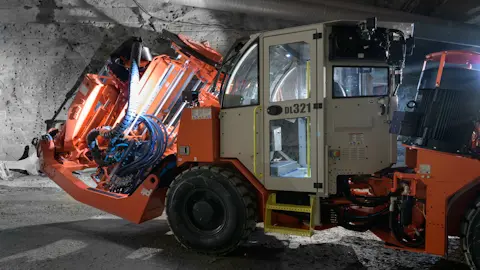

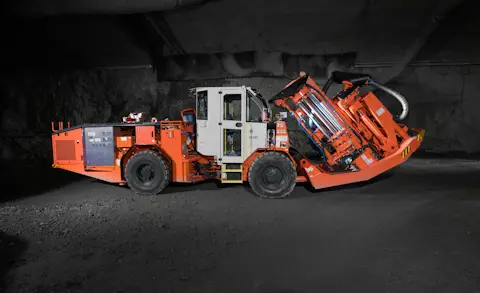

DL321: utviklet for gruvedrift i hard rock under jord

Sandvik DL321 er en allsidig Langhullsrigg konstruert for produksjonsboring i liten og mellomstor skala i gruvemaskiner under jord. Den er konstruert for vertikale og skråstilte planringer og vifter, samt parallelle lange produksjonshull og lange enkelthull.

Funksjoner

Maksimal nøyaktighet ved boring

DL321s bom og støtte (ramme) gir optimal nøyaktighet og stabilitet ved boring.

Maksimal nøyaktighet ved boring

DL321s bom og støtte (ramme) gir optimal nøyaktighet og stabilitet ved boring.

DL321s bom og støtte (ramme) gir optimal nøyaktighet og stabilitet ved boring.
Modul for boring i kompakt størrelse

DL321 har en heavy-duty boremodul, kompakt i størrelse for små tverrsnitt, som gir nøyaktighet og hastighet ved bytte av borstang.

Modul for boring i kompakt størrelse

DL321 har en heavy-duty boremodul, kompakt i størrelse for små tverrsnitt, som gir nøyaktighet og hastighet ved bytte av borstang.

DL321 har en heavy-duty boremodul, kompakt i størrelse for små tverrsnitt, som gir nøyaktighet og hastighet ved bytte av borstang.
Stabilitet og sikkerhet under belting

Undervognen er designet for bedre sikt og stabilitet. De kompakte dimensjonene og gode svingegenskapene sørger for sikker belting selv i små gruveganger.

Stabilitet og sikkerhet under belting

Undervognen er designet for bedre sikt og stabilitet. De kompakte dimensjonene og gode svingegenskapene sørger for sikker belting selv i små gruveganger.

Undervognen er designet for bedre sikt og stabilitet. De kompakte dimensjonene og gode svingegenskapene sørger for sikker belting selv i små gruveganger.

Teknisk spesifikasjon

Last ned teknisk spesifikasjon for DL321 (PDF)

My Sandvik

DL321 bruksanvisning og reservedeler

Bruksanvisninger og reservedeler finner du på My Sandvik kundeportal.

Gå til My Sandvik

Bomdekning: 2 m
Hull lengde: Opp til 38 m
Fremdriftstype og avstand: Hydrostatisk girkasse (diesel) TCD2012 (74 kW Tier 3, trinn IIIA, Canmet, Kina 2)
Hulldiameter: 54 - 89 mm
Type bom: Ramme, hestesko
Driftsstørrelse (H x B): 3.4x3.2 m
Lengde på stang: 1,22 - 1,83 m (4,00 - 6,00 fot)
Boring av kraft: HPP875, 75 kW
Kontrolltype: TAS
Automatisering og fjerntilgjengelighet: Etthullsautomatisering (ekstrautstyr), vifteautomatisering (ekstrautstyr), fjernstyrt boring (ekstrautstyr)
Vekt: 17 000 kg (avhengig av tilleggsutstyr)

Bomdekning: 2 m
Hull lengde: Opp til 38 m
Fremdriftstype og avstand: Hydrostatisk girkasse (diesel) TCD2012 (74 kW Tier 3, trinn IIIA, Canmet, Kina 2)
Hulldiameter: 54 - 89 mm
Type bom: Ramme, hestesko
Driftsstørrelse (H x B): 3.4x3.2 m
Lengde på stang: 1,22 - 1,83 m (4,00 - 6,00 fot)
Boring av kraft: HPP875, 75 kW
Kontrolltype: TAS
Automatisering og fjerntilgjengelighet: Etthullsautomatisering (ekstrautstyr), vifteautomatisering (ekstrautstyr), fjernstyrt boring (ekstrautstyr)
Vekt: 17 000 kg (avhengig av tilleggsutstyr)

Finn ut mer om DL321-funksjonene

Bom med 360° rotasjon

Boremodulens 360° rotasjon med bred sving og bomforlengelse gjør DL321 egnet for de fleste gruvedriftsmetoder, samt ulike servicestøtteapplikasjoner.

CANbus styringssystem

Med et brukervennlig operatørog hurtig, presis matingskontroll gir CANbus Borstyresystem maksimal produktivitet, borenøyaktighet og verktøyets levetid.
