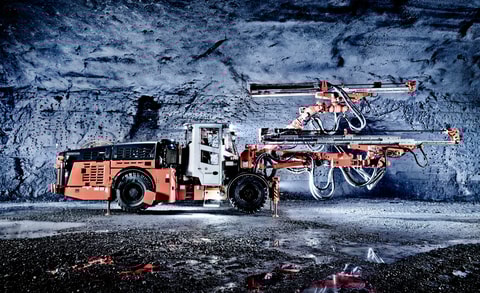

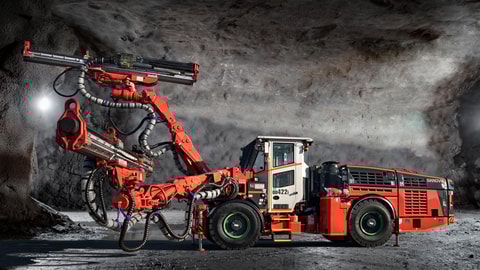

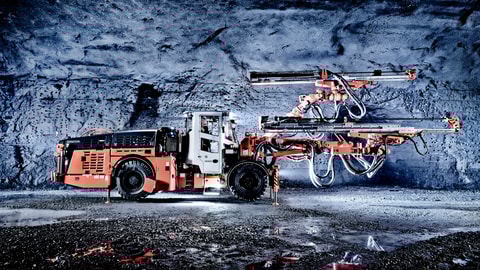

DD422i

Буровые станки для проходческих работ

DD422i

Охват: 60 м²
Длина скважины: 3,44 - 5,88 м
Тип и расстояние откатки: Гидростатическая трансмиссия — Дизельный двигатель — QSB4.5 (119 кВт, Tier 3 Stage IIIA) Гидростатическая трансмиссия — Дизельный двигатель — TCD2.2 (55 кВт, Tier 4F, Stage V)

Sandvik DD422i обладает широчайшим набором функций автоматизации бурения и способен достигать снижения прихвата пустой породы при отбойке с максимальным выходом на каждом подрыве. Это идеальный выбор для разработки подземных горных выработок и проходки небольших тоннелей.

Особенности

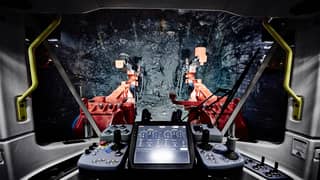

Оптимизированные рабочие условия

Оптимизируйте удобство оператора с помощью современной эргономичной кабины, предназначенной для улучшения обзора и снижения уровня шума.

Оптимизированные рабочие условия

Оптимизируйте удобство оператора с помощью современной эргономичной кабины, предназначенной для улучшения обзора и снижения уровня шума.

Оптимизируйте удобство оператора с помощью современной эргономичной кабины, предназначенной для улучшения обзора и снижения уровня шума.

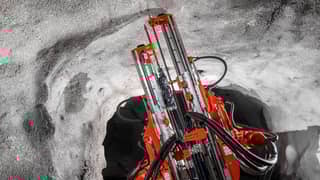

Телескопический податчик TFX

В ограниченном пространстве, где требуются как длинные, так и короткие штанги, телескопический податчик TFX позволяет выполнять многоцелевое бурение. Возможно бурение под анкерную крепь, бурение в забое, установка анкеров и проходка орта.

Телескопический податчик TFX

В ограниченном пространстве, где требуются как длинные, так и короткие штанги, телескопический податчик TFX позволяет выполнять многоцелевое бурение. Возможно бурение под анкерную крепь, бурение в забое, установка анкеров и проходка орта.

В ограниченном пространстве, где требуются как длинные, так и короткие штанги, телескопический податчик TFX позволяет выполнять многоцелевое бурение. Возможно бурение под анкерную крепь, бурение в забое, установка анкеров и проходка орта.

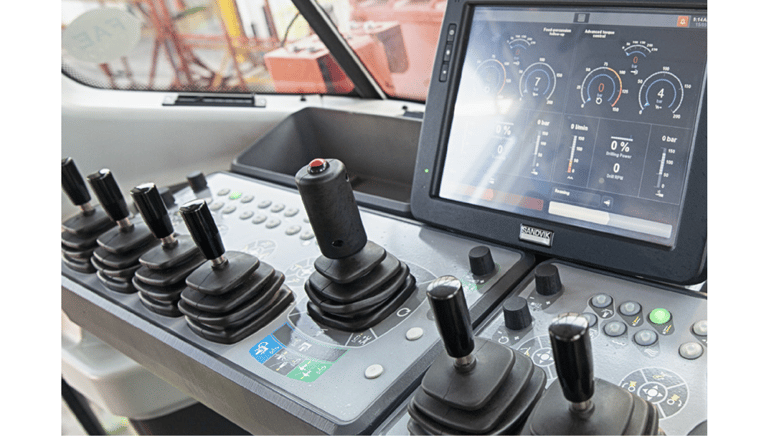

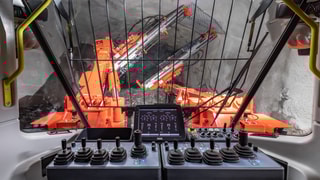

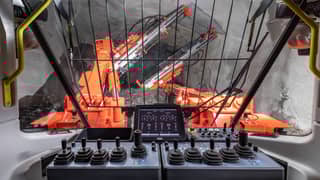

Двойное управление

Возможность применения двойной системы органов управления позволяет использовать буровую установку по-настоящему многофункционально, повышая оптимизацию парка оборудования, универсальность и производительность. DD422i можно использовать для решения различных задач: бурение забоя, бурение под анкерную крепь и анкерное крепление. Дополнительная система закачки смолы обеспечивает высокое качество анкерного крепления и более короткое время цикла. Эта опция поддерживает: сплошную арматуру, самонарезающийся анкер и пустотелые стержни.

Двойное управление

Возможность применения двойной системы органов управления позволяет использовать буровую установку по-настоящему многофункционально, повышая оптимизацию парка оборудования, универсальность и производительность. DD422i можно использовать для решения различных задач: бурение забоя, бурение под анкерную крепь и анкерное крепление. Дополнительная система закачки смолы обеспечивает высокое качество анкерного крепления и более короткое время цикла. Эта опция поддерживает: сплошную арматуру, самонарезающийся анкер и пустотелые стержни.

Возможность применения двойной системы органов управления позволяет использовать буровую установку по-настоящему многофункционально, повышая оптимизацию парка оборудования, универсальность и производительность. DD422i можно использовать для решения различных задач: бурение забоя, бурение под анкерную крепь и анкерное крепление. Дополнительная система закачки смолы обеспечивает высокое качество анкерного крепления и более короткое время цикла. Эта опция поддерживает: сплошную арматуру, самонарезающийся анкер и пустотелые стержни.

Подробнее об особенностях DD422i

Устройство смены коронок

Выполняйте бурение полного цикла, не выходя из кабины для замены коронки вручную, с помощью запатентованного устройства смены коронок Sandvik, доступного в составе пакета для модернизации и автоматизации. Сократите зависимость от срока службы коронки во время бурения и повысьте безопасность операторов, ограничив время, которое они проводят перед буровой установкой.

Система предотвращения столкновений стрелы

Сократите возможные риски столкновения с другой стрелой или базовой машиной с помощью новой системы предотвращения столкновений стрелы. Сократите повреждения стрелы, повысьте производительность и поддерживайте стабильные показатели производительности за счет динамического перерасчета маршрута системы.

Характеристики продукта

Загрузка спецификации DD422i (PDF)

Загрузить брошюру по обновлению системы автоматизации DD422i-DD422iE (PDF)

Загрузить спецификацию системы двойного управления бурением DD422i (PDF)

Загрузить спецификацию системы двойного управления закачкой смолы DD422i-DD422iE (PDF)

My Sandvik

DD422i руководство по эксплуатации и запасные части

Руководства по эксплуатации и запасные части можно найти на клиентском портале My Sandvik.

Перейти в My Sandvik

Охват: 60 м²
Длина скважины: 3,44 - 5,88 м
Тип и расстояние откатки: Гидростатическая трансмиссия — Дизельный двигатель — QSB4.5 (119 кВт, Tier 3 Stage IIIA) Гидростатическая трансмиссия — Дизельный двигатель — TCD2.2 (55 кВт, Tier 4F, Stage V)
Диаметр скважины: 43 - 64 мм
Количество стрел: 2 x SB60 / SB60i
Размер выработки (В x Ш): 4,5 x 4,5 м
Ход подачи: Фиксированный TF500 от 12 до 20 футов или телескопический TFX от 6–12 футов до 10–16 футов.
Перфоратор: RD525 25 кВт
Напряжение: 380 - 1 000 V (различное напряжение)
Тип управления: SICA (архитектура интеллектуальной системы управления Sandvik)
Масса: 26 000 кг (в зависимости от опций)

Охват: 60 м²
Длина скважины: 3,44 - 5,88 м
Тип и расстояние откатки: Гидростатическая трансмиссия — Дизельный двигатель — QSB4.5 (119 кВт, Tier 3 Stage IIIA) Гидростатическая трансмиссия — Дизельный двигатель — TCD2.2 (55 кВт, Tier 4F, Stage V)
Диаметр скважины: 43 - 64 мм
Количество стрел: 2 x SB60 / SB60i
Размер выработки (В x Ш): 4,5 x 4,5 м
Ход подачи: Фиксированный TF500 от 12 до 20 футов или телескопический TFX от 6–12 футов до 10–16 футов.
Перфоратор: RD525 25 кВт
Напряжение: 380 - 1 000 V (различное напряжение)
Тип управления: SICA (архитектура интеллектуальной системы управления Sandvik)
Масса: 26 000 кг (в зависимости от опций)
