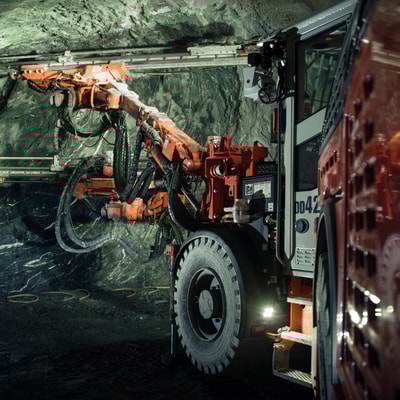

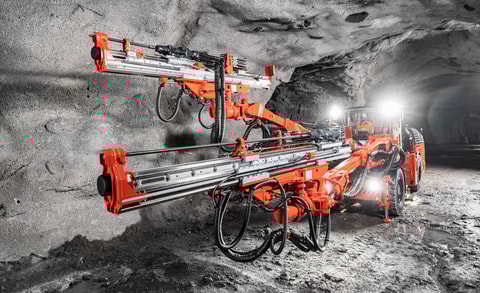

DD422i

Wiertnice chodnikowe

DD422i – podwójne elementy sterujące

Zakres: 60 m²
Długość otworu: 3,44 - 5,88 m
Rodzaj jazdy manewrowej i odległość: Przekładnia hydrostatyczna – silnik wysokoprężny – QSB4.5 (127 kW, Tier 3 Stage IIIA)

System podwójnego sterowania Sandvik DD422i umożliwia prawdziwie wszechstronne wykorzystanie wiertnicy, poprawiając optymalizację floty, wszechstronność i wydajność. Urządzenie może być wykorzystywane w wielu zastosowaniach: wierceniu czołowym, wierceniu otworów do kotwienia oraz kotwieniu.

Funkcje

Panele sterowania wiertnicami

Konstrukcja elektronicznych elementów sterujących zapewnia łatwą obsługę nawet w najtrudniejszych środowiskach pracy. Cztery joysticki oraz oddzielne panele sterowania dla każdego wysięgnika ułatwiają operatorowi wykonywanie wielu zadań jednocześnie, takich jak wiercenie, wkręcanie śrub, układanie siatki zbrojeniowej i usuwanie skały.

Panele sterowania wiertnicami

Konstrukcja elektronicznych elementów sterujących zapewnia łatwą obsługę nawet w najtrudniejszych środowiskach pracy. Cztery joysticki oraz oddzielne panele sterowania dla każdego wysięgnika ułatwiają operatorowi wykonywanie wielu zadań jednocześnie, takich jak wiercenie, wkręcanie śrub, układanie siatki zbrojeniowej i usuwanie skały.

Konstrukcja elektronicznych elementów sterujących zapewnia łatwą obsługę nawet w najtrudniejszych środowiskach pracy. Cztery joysticki oraz oddzielne panele sterowania dla każdego wysięgnika ułatwiają operatorowi wykonywanie wielu zadań jednocześnie, takich jak wiercenie, wkręcanie śrub, układanie siatki zbrojeniowej i usuwanie skały.
System żywic nadających się do pompowania

Ten opcjonalny system jest szybki i niezwykle niezawodny; obsługuje śruby zbrojeniowe, śruby samowiercące (SDB) oraz śruby z rdzeniem. Proces jest monitorowany i automatycznie sterowany z wnętrza kabiny. Zużywana jest wyłącznie ilość żywicy niezbędna do wypełnienia wywierconego otworu.

System żywic nadających się do pompowania

Ten opcjonalny system jest szybki i niezwykle niezawodny; obsługuje śruby zbrojeniowe, śruby samowiercące (SDB) oraz śruby z rdzeniem. Proces jest monitorowany i automatycznie sterowany z wnętrza kabiny. Zużywana jest wyłącznie ilość żywicy niezbędna do wypełnienia wywierconego otworu.

Ten opcjonalny system jest szybki i niezwykle niezawodny; obsługuje śruby zbrojeniowe, śruby samowiercące (SDB) oraz śruby z rdzeniem. Proces jest monitorowany i automatycznie sterowany z wnętrza kabiny. Zużywana jest wyłącznie ilość żywicy niezbędna do wypełnienia wywierconego otworu.
Bezprzewodowy system sterowania kątem

System dostarcza dokładnych informacji o kącie wiercenia zarówno podczas wiercenia, jak i mocowania kotw
, wyświetlając dane dotyczące kąta posuwu w czasie rzeczywistym bezpośrednio na ekranie operatora
wewnątrz kabiny. Urządzenie jest zasilane bateryjnie i łączy się przez Bluetooth® z interfejsem użytkownika wiertnicy, co zapewnia płynną integrację i łatwość obsługi.

Bezprzewodowy system sterowania kątem

System dostarcza dokładnych informacji o kącie wiercenia zarówno podczas wiercenia, jak i mocowania kotw
, wyświetlając dane dotyczące kąta posuwu w czasie rzeczywistym bezpośrednio na ekranie operatora
wewnątrz kabiny. Urządzenie jest zasilane bateryjnie i łączy się przez Bluetooth® z interfejsem użytkownika wiertnicy, co zapewnia płynną integrację i łatwość obsługi.

System dostarcza dokładnych informacji o kącie wiercenia zarówno podczas wiercenia, jak i mocowania kotw
, wyświetlając dane dotyczące kąta posuwu w czasie rzeczywistym bezpośrednio na ekranie operatora
wewnątrz kabiny. Urządzenie jest zasilane bateryjnie i łączy się przez Bluetooth® z interfejsem użytkownika wiertnicy, co zapewnia płynną integrację i łatwość obsługi.

Dowiedz się więcej o funkcjach modelu DD422i

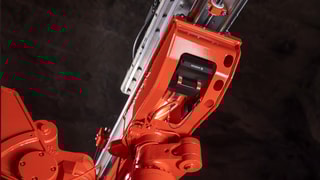

Układ wymiany wierteł

Wierć przez całą zmianę, bez konieczności opuszczania kabiny w celu ręcznej wymiany wiertła, dzięki opatentowanemu przez firmę Sandvik systemowi wymiany wierteł, dostępnemu w ramach pakietu modernizacji automatyki. Zmniejsz zależność od trwałości koronki podczas wiercenia i popraw bezpieczeństwo operatora, ograniczając czas, jaki spędza on przed wiertnicą.

System wtrysku kapsuł z żywicą

Ta opcja wykorzystuje kapsuły z żywicą jako mechanizm kotwiący, co prowadzi do poprawy bezpieczeństwa i pozwala skrócić czas cyklu podczas kotwienia górotworu. Kapsuły są wtryskiwane do końca otworu przez komorę umieszczoną przy prawym wejściu do kabiny lub na przednim prawym błotniku.

Digital Driller™

Dzięki symulacji operatorzy w pełni rozwijają swoje umiejętności, począwszy od podstawowych ruchów wysięgnika i ręcznych operacji wiercenia, korzystając z różnych scenariuszy szkoleniowych.

Specyfikacja produktu

Pliki do pobrania

Pobierz arkusz specyfikacji podwójnego sterowania wierceniem DD422i (PDF 13,3 MB)

Pobierz specyfikację pompowanej żywicy z podwójnym sterowaniem DD422i-DD422iE (PDF 5,7 MB)

Emisje CO₂e sprzętu DD422i i DD422iE – średnia dla sprzętu (291,1 KB)

Mój Sandvik

Instrukcja obsługi i lista części zamiennych do DD422i

Instrukcje obsługi i części zamienne można znaleźć na portalu klienta My Sandvik.

Przejdź do sekcji „My Sandvik”

Specyfikacje techniczne

Zakres	60 m²
Długość otworu	3,44 - 5,88 m
Rodzaj jazdy manewrowej i odległość	Przekładnia hydrostatyczna – silnik wysokoprężny – QSB4.5 (127 kW, Tier 3 Stage IIIA)
Średnica otworu	43 - 64 mm
Liczba wysięgników	2 x SB60
Wymiary driftu (wys. x szer.)	4,5 / 4,5 m
Długość posuwu	Model stały TF500 o zasięgu od 12 do 20 stóp lub teleskopowy TFX o zasięgu od 6–12 stóp do 10–16 stóp.
Młot wiertniczy do skał	RD525 25 kW
Napięcie	380 - 1 000 V (wielonapięciowy)
Rodzaj elementów sterujących	SICA (system sterowania Sandvik Intelligent Control System) z panelem sterowania THC561
Waga	26 000 kg (w zależności od opcji)

Zakres	60 m²
Długość otworu	3,44 - 5,88 m
Rodzaj jazdy manewrowej i odległość	Przekładnia hydrostatyczna – silnik wysokoprężny – QSB4.5 (127 kW, Tier 3 Stage IIIA)
Średnica otworu	43 - 64 mm
Liczba wysięgników	2 x SB60
Wymiary driftu (wys. x szer.)	4,5 / 4,5 m
Długość posuwu	Model stały TF500 o zasięgu od 12 do 20 stóp lub teleskopowy TFX o zasięgu od 6–12 stóp do 10–16 stóp.
Młot wiertniczy do skał	RD525 25 kW
Napięcie	380 - 1 000 V (wielonapięciowy)
Rodzaj elementów sterujących	SICA (system sterowania Sandvik Intelligent Control System) z panelem sterowania THC561
Waga	26 000 kg (w zależności od opcji)
