Ranger™ DQ500 blokksteinsrigg

Ranger DQ500 er en hydraulisk overjordsrigg med ROPS- og FOPS-sertifisert førerhus, fjernstyring og system for stangskifter. Den er konstruert for boring av pilothull i blokksteinsbrudd og boltehull under jord.

Funksjoner

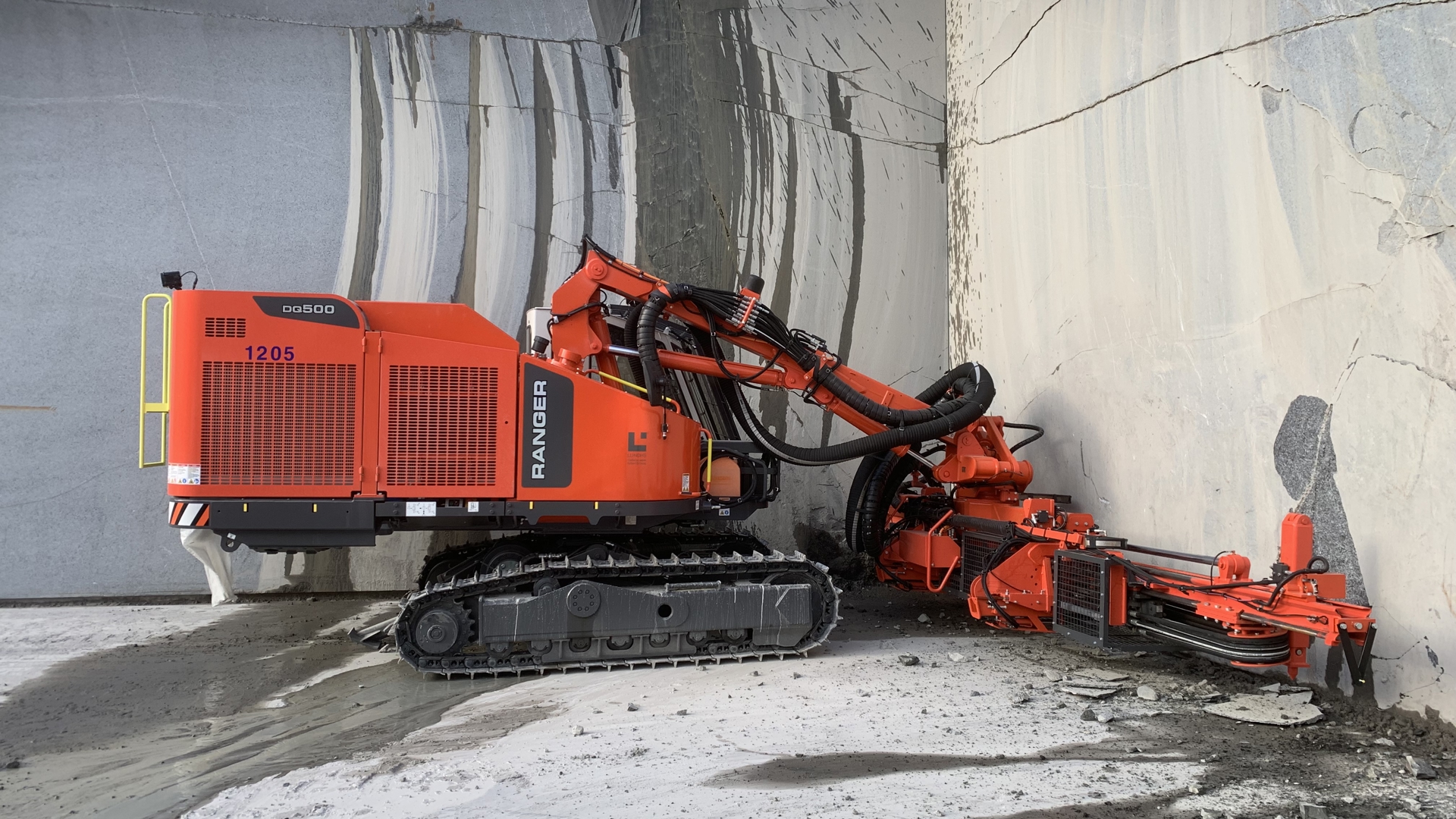

Hydraulisk roll-over bom

Riggens hydrauliske roll-over bom gir operatøren utmerket fleksibilitet under horisontal boring.

Hydraulisk roll-over bom

Riggens hydrauliske roll-over bom gir operatøren utmerket fleksibilitet under horisontal boring.

Riggens hydrauliske roll-over bom gir operatøren utmerket fleksibilitet under horisontal boring.

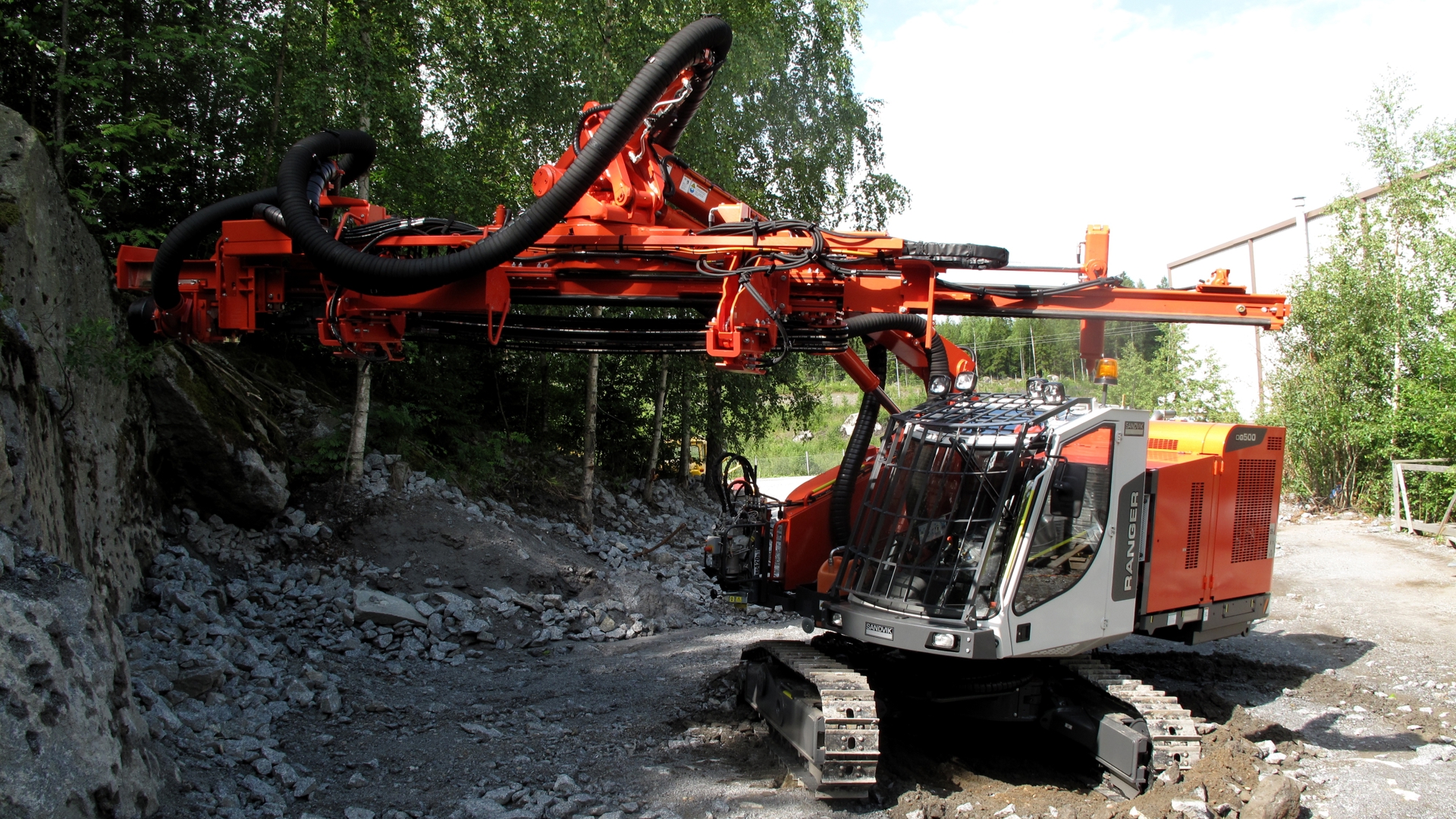

Omfattende dekning

Den dreibare overstrukturen gir stor boredekning ved horisontal og vertikal boring.

Omfattende dekning

Den dreibare overstrukturen gir stor boredekning ved horisontal og vertikal boring.

Den dreibare overstrukturen gir stor boredekning ved horisontal og vertikal boring.

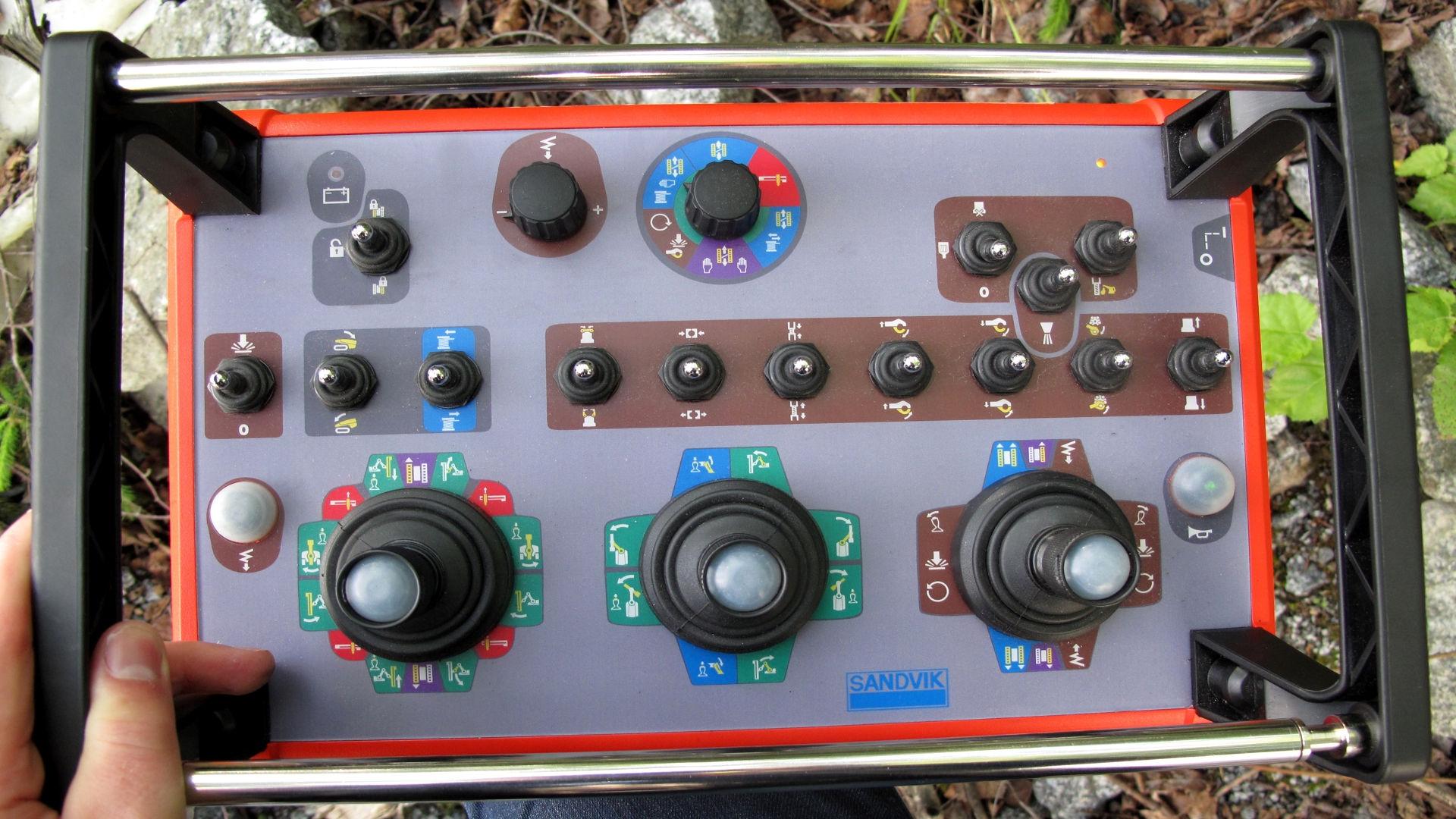

Full fjerntilgang til riggen

Riggen gir en enkel og sikker drift med full fjernstyring, inkludert boring, bombevegelser og belting.

Full fjerntilgang til riggen

Riggen gir en enkel og sikker drift med full fjernstyring, inkludert boring, bombevegelser og belting.

Riggen gir en enkel og sikker drift med full fjernstyring, inkludert boring, bombevegelser og belting.

Teknisk spesifikasjon

Last ned spesifikasjon for DQ500 S5 (PDF)

Last ned spesifikasjon for DQ500 T4 (PDF)

Last ned spesifikasjon for DQ500 T3 (PDF)

My Sandvik

Ranger™ DQ500 bruksanvisning og reservedeler

Bruksanvisninger og reservedeler finner du på My Sandvik kundeportal.

Gå til My Sandvik

Hulldiameter: 45,00 - 89,00 mm (1,75 - 3,50 i.)
Borhammer: 15,5 kW
Spyleluft kapasitet: 6.2 m³/min opp til 10 bar
Diameter på borstang/rør: 32, 38 og 45 mm (1,25, 1,5 og 1,75 tommer)
Hydraulisk borhammer: HL 510, 15,5 kW
Motortype: Caterpillar C 7.1 Tier 3 / Tier 4F / Stage V
Motoreffekt: 168 kW / 1800 o/min
Hytte: Ergo
Transport lengde: 7,2 m (23,6 fot)
Transport bredde: 2,5 m (8,2 fot)
Transport høyde: 3,600 m (11,800 fot)
Vekt: 15 400,000 kg (33 950,000 lb)

Hulldiameter: 45,00 - 89,00 mm (1,75 - 3,50 i.)
Borhammer: 15,5 kW
Spyleluft kapasitet: 6.2 m³/min opp til 10 bar
Diameter på borstang/rør: 32, 38 og 45 mm (1,25, 1,5 og 1,75 tommer)
Hydraulisk borhammer: HL 510, 15,5 kW
Motortype: Caterpillar C 7.1 Tier 3 / Tier 4F / Stage V
Motoreffekt: 168 kW / 1800 o/min
Hytte: Ergo
Transport lengde: 7,2 m (23,6 fot)
Transport bredde: 2,5 m (8,2 fot)
Transport høyde: 3,600 m (11,800 fot)
Vekt: 15 400,000 kg (33 950,000 lb)

Finn ut mer om funksjonene til Ranger™ DQ500

Minimal bakkeklaring

Oppnå minimal bakkeklaring takket være boreriggens spesialtilpassede kjedemating og stanghåndtering.

Ekstra stabilitet

Ekstra støtteben for matingen bidrar til økt stabilitet under boring, noe som forbedrer sikkerheten.
