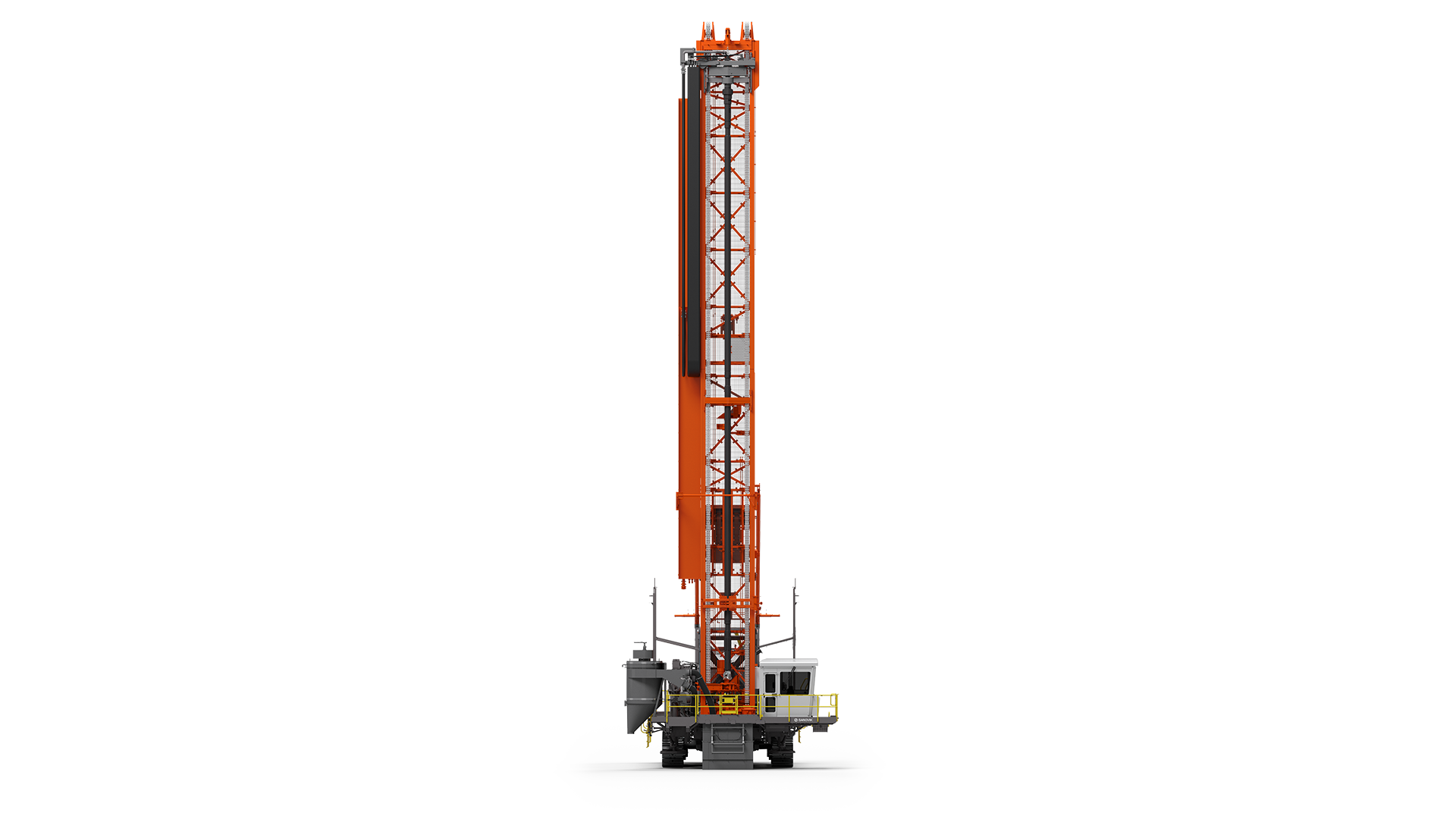

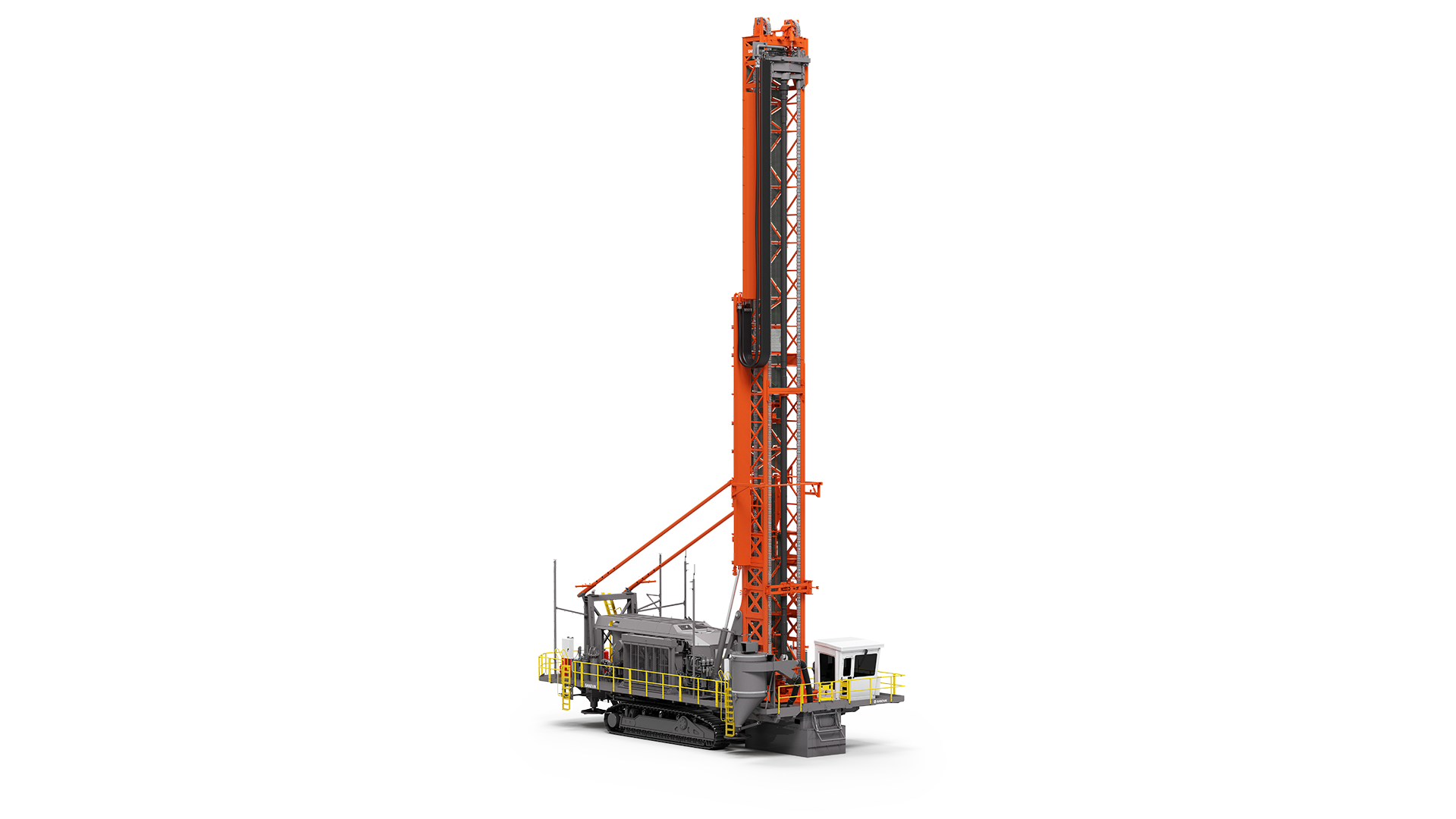

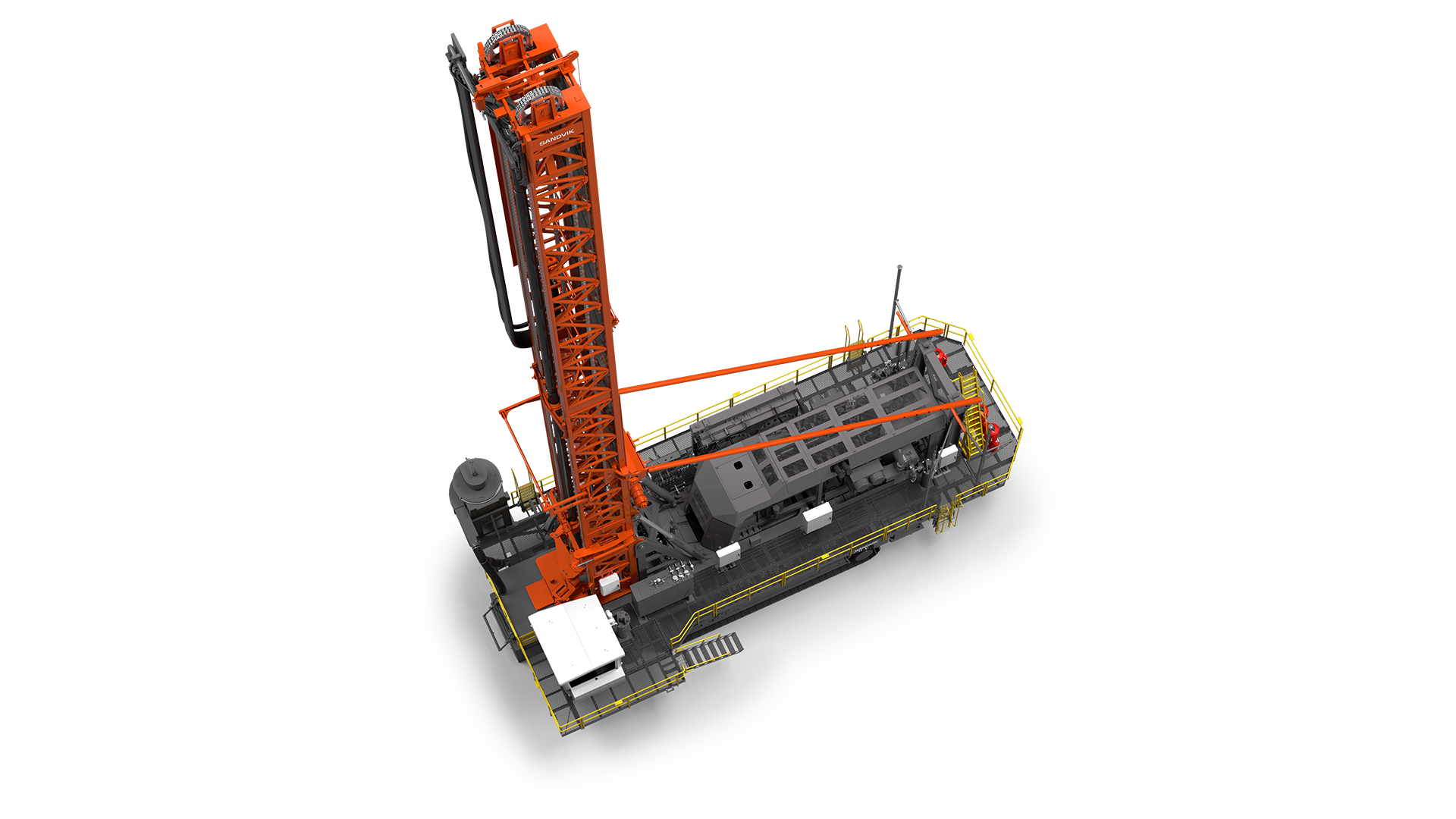

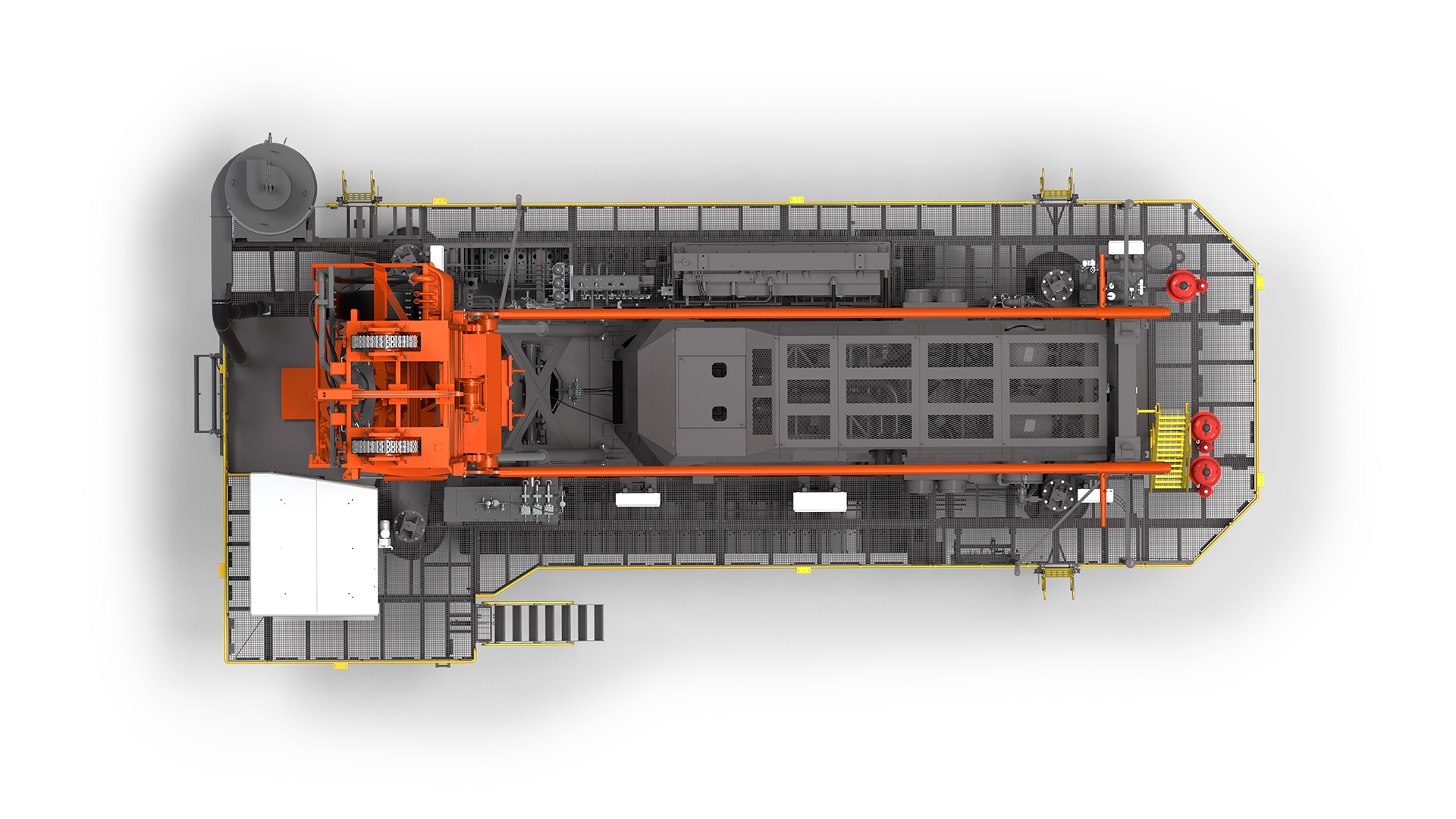

Буровой станок Sandvik DR416i для вращательного бурения взрывных скважин в твердых меднорудных и железорудных породах

Установка для бурения взрывных скважин Sandvik DR416i обеспечивает глубину однопроходного бурения 21 м с наиболее длинной мачтой в своем классе при максимальной глубине 42,4 м для всех рекомендованных диаметров труб. Он сочетает в себе мощность и интеллект и обеспечивает надежную, высокопроизводительную производственную среду.

Особенности

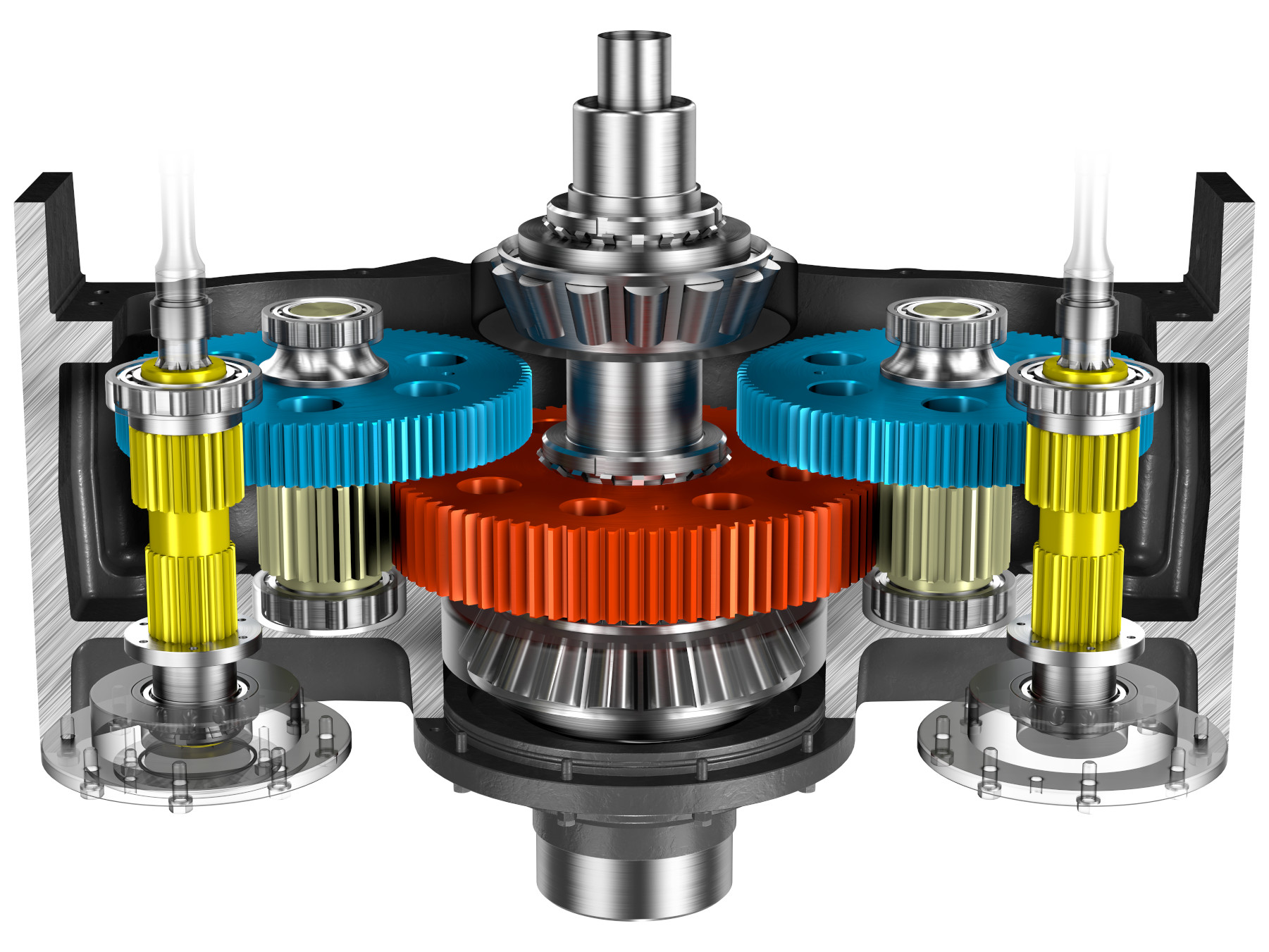

Двухступенчатая конструкция вращателя

Двухступенчатый внутренний редуктор позволяет отказаться от внешнего планетарного редуктора, обеспечивая более высокий крутящий момент, повышенную надежность и сокращение интервалов технического обслуживания, что позволяет повысить эксплуатационную готовность машины.

Двухступенчатая конструкция вращателя

Двухступенчатый внутренний редуктор позволяет отказаться от внешнего планетарного редуктора, обеспечивая более высокий крутящий момент, повышенную надежность и сокращение интервалов технического обслуживания, что позволяет повысить эксплуатационную готовность машины.

Двухступенчатый внутренний редуктор позволяет отказаться от внешнего планетарного редуктора, обеспечивая более высокий крутящий момент, повышенную надежность и сокращение интервалов технического обслуживания, что позволяет повысить эксплуатационную готовность машины.

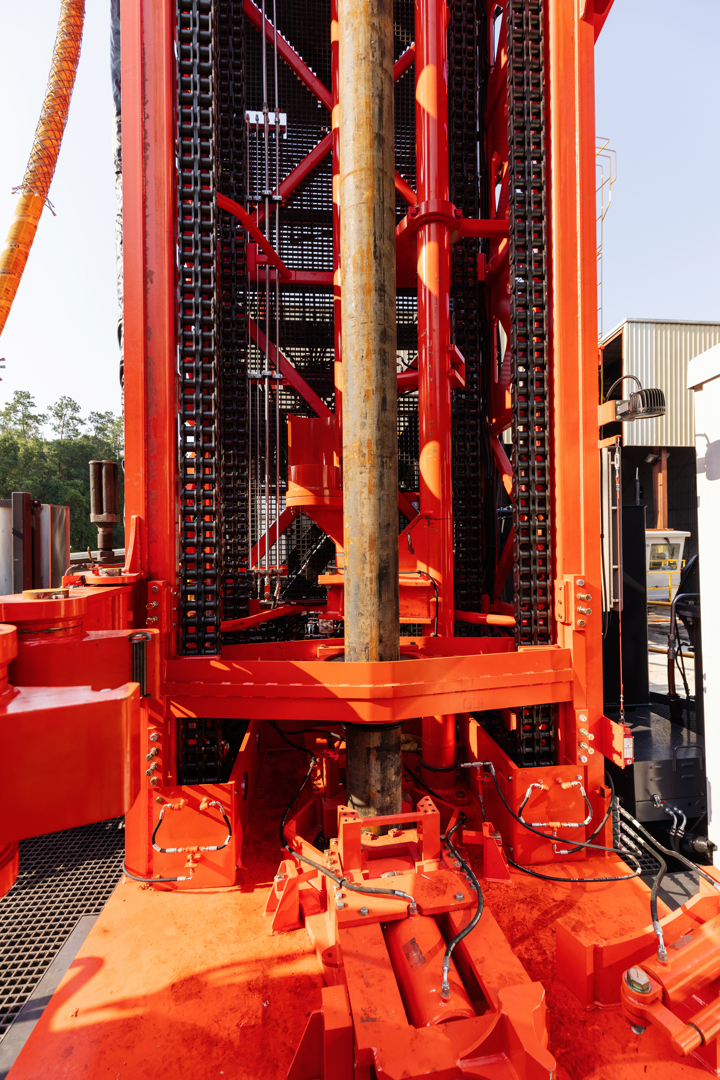

Передвижной централизатор

Подвижный централизатор уменьшает раскачивание буровых труб, способствуя бурению более прямолинейных скважин, продлевая срок службы компонентов, сокращая внеплановое обслуживание.

Передвижной централизатор

Подвижный централизатор уменьшает раскачивание буровых труб, способствуя бурению более прямолинейных скважин, продлевая срок службы компонентов, сокращая внеплановое обслуживание.

Подвижный централизатор уменьшает раскачивание буровых труб, способствуя бурению более прямолинейных скважин, продлевая срок службы компонентов, сокращая внеплановое обслуживание.

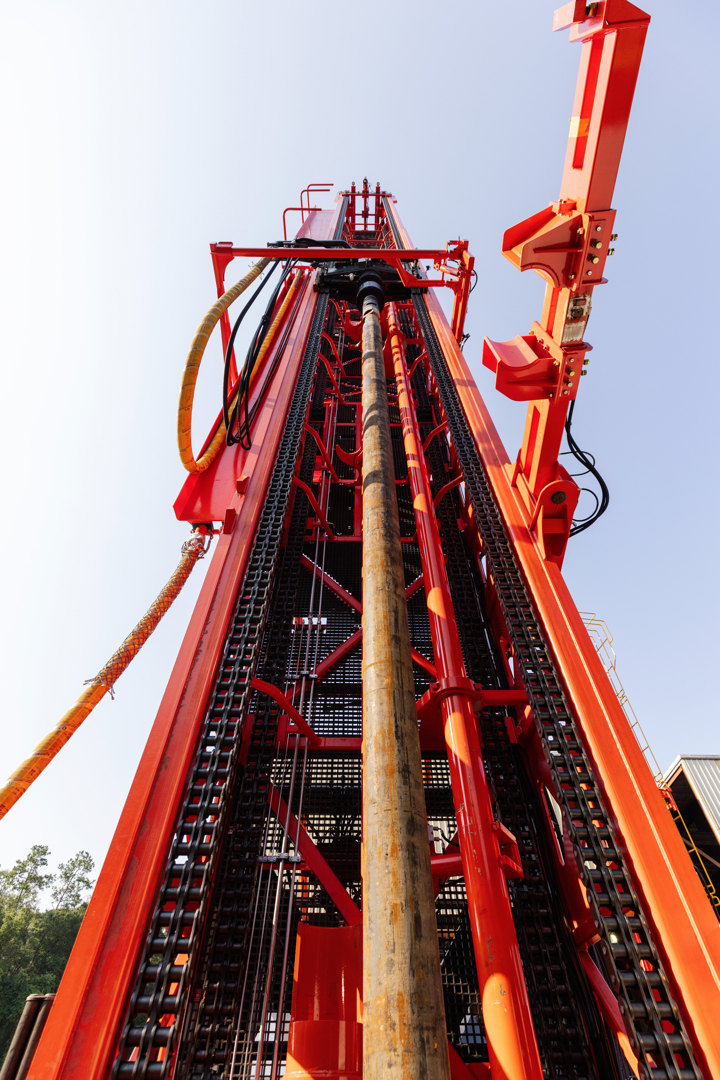

Прочная конструкция мачты

Конструкция мачты iSeries обеспечивает повышенную прочность, долговечность и производительность. Система цепной подачи обеспечивает более чистые скважины, что повышает качество струйной обработки при меньших затратах.

Прочная конструкция мачты

Конструкция мачты iSeries обеспечивает повышенную прочность, долговечность и производительность. Система цепной подачи обеспечивает более чистые скважины, что повышает качество струйной обработки при меньших затратах.

Конструкция мачты iSeries обеспечивает повышенную прочность, долговечность и производительность. Система цепной подачи обеспечивает более чистые скважины, что повышает качество струйной обработки при меньших затратах.

Характеристики продукта

Загрузка брошюры о семействе роторных буровых установок iSeries (PDF)

Загрузка спецификации DR416i (PDF)

Загрузить брошюру «Цифровые решения для бурения с поверхности» (PDF)

My Sandvik

DR416i руководство по эксплуатации и запасные части

Руководства по эксплуатации и запасные части можно найти на клиентском портале My Sandvik.

Перейти в My Sandvik

Диаметр скважины: 270,00 - 406,00 мм (10,63 - 16,00 дюйм)
Нагрузка на долото: До 65 770 кг (145 000 фунт)
Глубина скважины (один проход): Вплоть до 21,00 м (69,00 фут)
Метод бурения: Вращательный
Максимальная глубина скважины: Вплоть до 42,40 м (139,00 фут)
Макс. сила тяги: Вплоть до 534 кН (120 000 фунт силы)
Компрессор: 109 м3 в минуту при 5,9 бар (3850 куб. футов в минуту при 85 фунтах на квадратный дюйм)
Engine power: Cummins QSK 50 Tier 4/Non tier 4 1,118 kW (1,500 hp)

Диаметр скважины: 270,00 - 406,00 мм (10,63 - 16,00 дюйм)
Нагрузка на долото: До 65 770 кг (145 000 фунт)
Глубина скважины (один проход): Вплоть до 21,00 м (69,00 фут)
Метод бурения: Вращательный
Максимальная глубина скважины: Вплоть до 42,40 м (139,00 фут)
Макс. сила тяги: Вплоть до 534 кН (120 000 фунт силы)
Компрессор: 109 м3 в минуту при 5,9 бар (3850 куб. футов в минуту при 85 фунтах на квадратный дюйм)
Engine power: Cummins QSK 50 Tier 4/Non tier 4 1,118 kW (1,500 hp)

Все показатели производительности являются теоретическими и соответствуют 100% эффективности системы.
Для получения информации о дополнительных опциях для силовых агрегатов обратитесь на завод-изготовитель.

Подробнее об особенностях DR416i

Высокое качество и производительность

Интеллектуальная система управления Sandvik (SICA) позволяет в реальном времени получать ценную информацию о производительности и техническом состоянии оборудования. Комплексные инструменты для планирования бурения, отчетности и анализа помогают повысить КТГ и производительность.

Технология iDrill

Технология iDrill представляет собой масштабируемую платформу автоматизации, которая предоставляет возможности автоматизации и цифровые услуги, предназначенные для ускорения производства и поддержки горнодобывающих работ.
