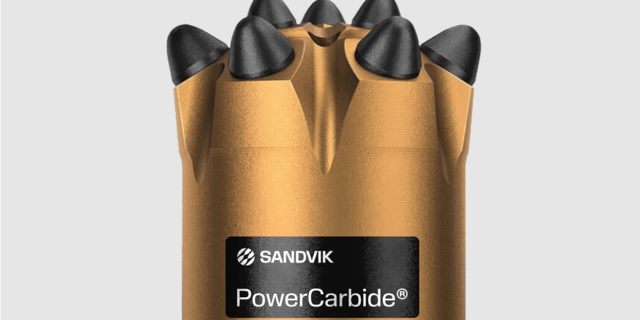

PowerCarbide®
GC81 e SH70
As maiores inovações em anos.
Prolonga a vida útil de manutenção e os intervalos de afiação.
Você economiza tempo e dinheiro
Nossa mais recente adição PowerCarbide® é a inovação de carbeto mais significativa há décadas do setor de perfuração de rochas. As novas classes, GC81 (Gradient Carbide) e SH70 (Auto-Hardening), baseiam-se no melhor conhecimento disponível sobre o desgaste do bit de perfuração em diferentes tipos de rocha.
Os intervalos de afiação e a vida útil de manutenção são estendidos em até 30% em comparação com o carbeto padrão. Isso se traduz em menor custo por metro perfurado, menos tempo para troca de bits e maior segurança.
Conhecimento líder mundial
Como os botões de carbeto são os primeiros a atacar a rocha quando você inicia perfuração, é crucial que eles estejam preparados para o trabalho. Então, é bom saber que a Sandvik foi a primeira empresa na história da perfuração a fabricar ferramentas de perfuração de rochas com carbeto cimentado e estamos trabalhando continuamente no desenvolvimento de novos e mais avançados teores de carbeto. Temos mais capacidade de P&D com equipamentos de laboratório de última geração e uma grande equipe de especialistas para desenvolvimento de carbeto cimentado do que qualquer outra empresa do setor. O fato de controlarmos toda a cadeia produtiva, desde a nossa própria mina de tungstênio até a produção de bits de perfuração, é um facilitador único para o desenvolvimento de ferramentas de perfuração de rochas. Atualmente, também somos os únicos a ter um sistema global de reciclagem de carbeto.
Ter a linha mais avançada de carbeto significa que existe algo em nossa linha de produtos que é perfeito para suas condições.
Downloads
Novos membros da família PowerCarbide®
GC81 – Duro e resistente ao mesmo tempo
O GC81 foi desenvolvido para condições de solo abrasivo com altos níveis de sílica na rocha. Um método novo e exclusivo torna possível produzir botões que são resistentes ao desgaste por fora, enquanto o centro oferece uma rigidez que aumenta ainda mais a vida útil de manutenção e os intervalos de afiação.
SH70 – Endurece durante a perfuração
O SH70 é uma classe com propriedades homogêneas em todo o material. Chamamos essa classe de carbeto de “self-hardening” porque tem a capacidade de se tornar mais resistente ao desgaste conforme você perfura, devido ao aumento do endurecimento por deformação. A dureza da superfície sempre é ‘recarregada’, o que significa que a cobertura rígida nunca se desgasta.
O efeito de endurecimento é maior em solos duros e competentes.
Tabela de seleção de disponibilidade Sandvik GC81 e SH70
Bits usados para perfuração frontal e atirantamento, 35-51 mm
| FURO DE LAVAGEM, MM | BOTÕES, MM | ÂNGULO | DIMENSÃO, D | NÚMERO DA PEÇA | |||||
| ROSCA DO BIT | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE | MEDIDOR | MM | POLEGADAS | |
| R25 | 1X4 | 1X6 | 2X7 | 5X9 | 15° | 30° | 35 | 1 3/8” | 7732-4435-S70 |
| R25 | 1X4 | 1X6 | 2X7 | 5X9 | 15° | 30° | 35 | 1 3/8” | 7732-4435-S80 |
| R28 | 1X6 | 1X6 | 2X7 | 5X9 | 35° | 38 | 1 1/2” | 7739-5238-S70 | |
| R28 | 1X6 | 1X6 | 2X7 | 5X9 | 35° | 38 | 1 1/2” | 7739-5238-S80 | |
| R32 | 1X5 | 2X6 | 2X9 | 5X10 | 35° | 43 | 1 11/16” | 7733-5243A-S70 | |
| R32 | 1X5 | 2X6 | 2X9 | 5X10 | 35° | 43 | 1 11/16” | 7733-5243A-S80 | |
| R32 | 3X4,5 | 1X4,5 | 3X8 | 6X10 | 25° | 45 | 1 3/4” | 7733-5345A-S70 | |
| R32 | 3X4,5 | 1X4,5 | 3X8 | 6X10 | 25° | 45 | 1 3/4” | 7733-5345A-S80 | |
| ALPHA330 | 2X5 | 1X5 | 2X9 | 7X10 | 10° | 30° | 43 | 1 11/16” | 7767-5143A-S80 |
| ALPHA330 | 2X6 | 1X6 | 2X9 | 7X10 | 10° | 30° | 45 | 1 3/4” | 7767-5145A-S70 |
| ALPHA330 | 2X6 | 1X6 | 2X9 | 7X10 | 10° | 30° | 45 | 1 3/4” | 7767-5145A-S80 |
| ALPHA330 | 3X4,5 | 1X4,5 | 3X9 | 8X10 | 10° | 30° | 48 | 1 7/8” | 7767-5148A-S80 |
| ALPHA330 | 1X5 | 2X6 | 2X9 | 5X10 | 35° | 43 | 1 11/16” | 7767-5243A-S70 | |
| ALPHA330 | 1X5 | 2X6 | 3X9 | 5X10 | 35° | 43 | 1 11/16” | 7767-5243A-S80 | |
| ALPHA330 | 3X4,5 | 1X4,5 | 3X8 | 6X10 | 25° | 45 | 1 3/4” | 7767-5345A-S70 | |
| ALPHA330 | 3X4,5 | 1X4,5 | 3X8 | 6X10 | 25° | 45 | 1 3/4” | 7767-5345A-S80 | |
| ALPHA360 | 3X4,5 | 1X4,5 | 3X9 | 8X10 | 10° | 30° | 48 | 1 7/8” | 7568-5148A-S80 |
| ALPHA360 | 3X4,5 | 1X4,5 | 3X9 | 8X10 | 10° | 30° | 48 | 1 7/8” | 7568-5148A-S70 |
| ALPHA360 | 3X5 | 1X5 | 3X9 | 6X10 | 30° | 48 | 1 7/8” | 7568-5348A-S70 | |
| ALPHA360 | 3X5 | 1X5 | 3X9 | 6X10 | 30° | 48 | 1 7/8” | 7568-5348A-S80 | |
Bits usados para perfuração de furos longos 89-115 mm
| FURO DE LAVAGEM, MM | BOTÕES, MM | ÂNGULO | DIMENSÃO, D | NÚMERO DA PEÇA | |||||
| ROSCA DE BIT | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE | MEDIDOR | MM | Polegadas | |
| ST58 | 4x10 | 6x12 | 10x12 | 35° | 89 | 3 1/2" | 7528-8489-R70 | ||
| ST58 | 4x10 | 6x12 | 10x12 | 35° | 89 | 3 1/2" | 7528-7389-R70 | ||
| ST58 | 3x12 | 8x11 | 9x13 | 10° | 35° | 89 | 3 1/2" | 7528-8589-S70 | |
| ST58 | 3x12 | 8x11 | 9x13 | 10° | 35° | 89 | 3 1/2" | 7528-8589-S81 | |
| ST68 | 4x10 | 8x12 | 10x12 | 35° | 102 | 4" | 7529-8402-R70 | ||
| ST68 | 4x10 | 8x12 | 10x12 | 35° | 102 | 4" | 7529-7302-R70 | ||
| ST68 | 4x10 | 8x14 | 10x14 | 35° | 115 | 4 1/2" | 7529-8415-R70 | ||
| ST68 | 2x15 | 5x14 | 8x16 | 35° | 102 | 4" | 7529-8902-S81 | ||
Bits usados para perfuração de bancada, 54-127mm
| FURO DE LAVAGEM, MM | BOTÕES, MM | ÂNGULO | DIMENSÃO, D | NÚMERO DA PEÇA | |||||
| ROSCA DE BIT | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE | MEDIDOR | MM | Polegadas | |
| T35 | 3x6 | 1x6 | 3x9 | 6x11 | 30 | 54 | 2 1/8 | 7517-4654A-S81 | |
| T38 | 3x8 | 1x8 | 3x11 | 6x12 | 30 | 64 | 2 1/2 | 7514-4664A-S81 | |
| T38 | 3x8 | 3x11 | 6x12 | 35 | 64 | 2 1/2 | 7514-4664-R70 | ||
| T38 | 3x8 | 3x12 | 6x13 | 35 | 70 | 2 3/4 | 7514-4670-R70 | ||
| T45 | 4x8 | 5x11 | 8x12 | 35 | 76 | 3 | 7515-4876-S70 | ||
| T45 | 4x8 | 5x10 | 8x11 | 35 | 76 | 3 | 7515-4876-R70 | ||
| T45 | 4x9 | 5x12 | 8x13 | 40 | 89 | 3 1/2 | 7515-4889-R70 | ||
| T45 | 4x8 | 5x11 | 8x12 | 35 | 76 | 3 | 7515-4876-S81 | ||
| T51 | 4x10 | 5x12 | 8x13 | 35 | 89 | 3 1/2 | 7516-4889-S70 | ||
| T51 | 4x10 | 5x12 | 8x13 | 40 | 89 | 3 1/2 | 7516-4889-R70 | ||
| T51 | 4x10 | 5x12 | 8x13 | 35 | 89 | 3 1/2 | 7516-4889-S81 | ||
| T51 | 5x9 | 7x11 | 10x12 | 10 | 35 | 89 | 3 1/2 | 7516-7089-S70 | |
| T51 | 5x10 | 8x12 | 10x13 | 10 | 35 | 102 | 4 | 7516-7002-S70 | |
| GT60 | 5x10 | 8x12 | 10x13 | 10 | 35 | 102 | 4 | 7620-7002-S70 | |
| GT60 | 3x13 | 6x13 | 9x16 | 35 | 115 | 4 1/2 | 7620-8115-S81 | ||
| GT60 | 3x13 | 6x13 | 9x16 | 35 | 115 | 4 1/2 | 7620-8115-S70 | ||
| GT60 | 3x14 | 10x13 | 9x16 | 35 | 127 | 5 | 7620-4927-S81 | ||
| GT60 | 3x14 | 10x13 | 9x16 | 35 | 127 | 5 | 7620-4927-S70 | ||
Bits usados para perfuração de furos pequenos, 28-38 mm
| FURO DE LAVAGEM, MM | BOTÕES, MM | ÂNGULO | DIMENSÃO, D | NÚMERO DA PEÇA | |||||
| ROSCA DE BIT | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE, SEM TAMANHO | MEDIDOR, SEM TAMANHO | FRENTE | MEDIDOR | MM | Polegadas | |
| 11° | 1x5 | 1x5 | 2x7 | 5x8 | 35° | 36 | 1 7/16" | 7776-4436-B70 | |
| 11° | 1x6 | 1x5 | 2x7 | 5x8 | 35° | 38 | 1 1/2" | 7776-4438-B70 | |
| 12° | 1x5 | 1x5 | 1x7 | 4x7 | 35° | 28 | 1 1/8" | 5795-6428-B70 | |
| 12° | 2x4 | 1x5 | 2x7 | 4x7 | 35° | 30 | 1 3/16" | 5795-6530-B70 | |
| 12° | 1x4 | 1x6 | 2x7 | 5x7 | 35° | 33 | 1 9/64" | 5770-4433-B70 | |
| 12° | 2x4,5 | 2x5 | 2x7 | 6x7 | 40° | 33 | 1 9/64" | 5770-5433M-B70 | |
| 12° | 2x4 | 1x4 | 2x7 | 6x8 | 40° | 35 | 1 3/8" | 5770-5435-B70 | |
* Com base na comparação com uma rosca padrão.
Os resultados e os cálculos dos testes devem ser considerados como resultados alcançados em determinadas condições controladas. Esses resultados e cálculos dos testes não devem ser tratados como especificações, e a Sandvik não garante nem declara o resultado dos testes ou cálculos em quaisquer ou em todas as circunstâncias.
