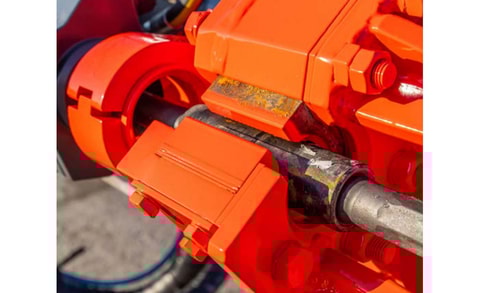

TRR1-tangon pidike peränporauslaitteisiin

Sandvik on kehittänyt TRR1-tangonpidinjärjestelmän, jolla poraletkaan voidaan lisätä yksi tai useampi poratanko pitkien reikien porauksessa.

Tuotekuvaus

Toisinaan voi olla tarpeen porata pidempiä reikiä, kuten tunnusteluporaus, injektointireiät jne.
Sandvik on kehittänyt tähän tarkoitukseen TRR1-tangonpidinjärjestelmän, jolla poraletkaan voidaan lisätä yksi tai useampi poratanko pitkien reikien porauksessa.
Sandvik TRR1 -tangonpitimen voi asentaa Sandvikin peränporauslaitteiden syöttöihin (TF, TFi ja TFX), joissa on HLX5-, RDX5- tai RD500-sarjan porakone.
Lisätangot on ladattava tarttujaan käsin.TRR1:n vieressä on turvavaijeri, jonka vetäminen laukaisee välittömän hätäpysäytyksen.
Tankojen kiinnityksen ja irrotuksena aikana TRR1 pitää kiinni jatkotangoista.TRR1 soveltuu joko 32 mm:n (1 ¼ tuuman) tai 38 mm:n (1 ½ tuuman) tangoille.
TRR1-tangonpidin on suunniteltu rakenteeltaan yksinkertaiseksi ja helppohuoltoiseksi.TRR1:n vankassa hitsatussa teräsrakenteessa on vain yksi liikkuva leukaosa,joka on valmistettu karkaistusta teräksestä. Rakenteen tavoitteena on optimaalinen näkyvyys ja kestävyys.
TF-syöttöön asennettuna TRR1 lyhentää reiän syvyyttä 35 mm. Reiän syvyys voidaan palauttaa normaaliksi lyhentämällä rajoitinta 35 mm.Teleskooppisella TFX-syötöllä ei ole vaikutusta reiän pituuteen.
TRR1-muunnossarja sisältää kaikki tarvittavat osat, mukaan lukien uudet säätimet (hydrauliset tai sähköhydrauliset konemallin mukaan) ja letkujen johtosarjat.
Etuja

- Sallii tavallista pidempien reikien poraamisen lisäämällä syöttöön tangon/tankoja.
- Turvavaijerilla toteutettu hätäpysäytys parantaa työturvallisuutta.
Asiakashyödyt

- Lisää koneen monikäyttöisyyttä.
- Parantaa turvallisuutta.

Tekniset tiedot

Käyttöalue: Muokkaus sovelluksen mukaan
Maanalaiset poraus- ja pultituslaitteet: Sandvik DD530 / Sandvik DD531 / Sandvik DD421 / Sandvik DD311 / Sandvik DD422iE / Sandvik DD422i / Sandvik DD420 / Sandvik DD320 / Sandvik DD321 / Sandvik DD410 / Sandvik DD411 / Sandvik DD310 / Sandvik DD210L / Sandvik DD211L / Sandvik DD210 / Sandvik DD212 / Sandvik DD2710 / Sandvik DD2711 / Sandvik DD320S
