Pantera™ DP1510i
Übertage-Außenhammerbohrgeräte
Pantera™ DP1510i
- Bohrdurchmesser
- 89,0 - 152,0 mm (3,5 - 6,0 in.)
- Bohrhammer
- 35 - 40 kW
- Spülluftkapazität
- 14 m³/min bis zu 10 bar
Pantera™ DP1510i ist ein intelligentes, hydraulisches, dieselbetriebenes und selbstfahrendes Außenhammerbohrgerät. Es ist für das Bohren großer Löcher konzipiert und eignet sich für Produktionsbohrungen in großen Steinbrüchen/Tagebauen sowie für Baustellen und Pre-Splitting-Anwendungen.
Merkmale
-
Hohe Produktivität, geringe Betriebskosten

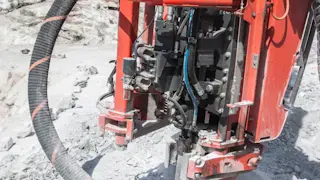

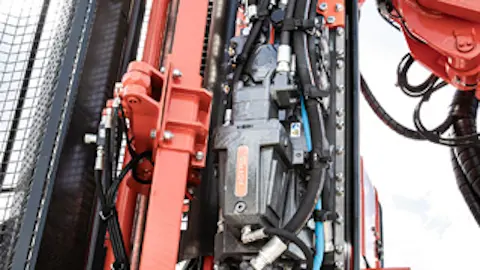

Das Herzstück der Pantera™ DPi ist die neue Bohrhammer-Familie RD1700, die mit dem patentierten aktiven Stabilisatorsystem für optimale Schläge und sanftes Bohren sorgt. Mit einer Leistung von bis zu 40 kW und einer um 15 % verbesserten Energieeffizienz steigert er die Produktivität. Das iTorque Bohrsteuerungssystem gewährleistet die Genauigkeit der Bohrungen. In Verbindung mit den Bohrwerkzeugen CT55 oder CT67 und dem RockPulse®-System wird die Bohrleistung vom Bohrhammer bis zur Bohrkrone maximiert.
Hohe Produktivität, geringe Betriebskosten
Das Herzstück der Pantera™ DPi ist die neue Bohrhammer-Familie RD1700, die mit dem patentierten aktiven Stabilisatorsystem für optimale Schläge und sanftes Bohren sorgt. Mit einer Leistung von bis zu 40 kW und einer um 15 % verbesserten Energieeffizienz steigert er die Produktivität. Das iTorque Bohrsteuerungssystem gewährleistet die Genauigkeit der Bohrungen. In Verbindung mit den Bohrwerkzeugen CT55 oder CT67 und dem RockPulse®-System wird die Bohrleistung vom Bohrhammer bis zur Bohrkrone maximiert.
Das Herzstück der Pantera™ DPi ist die neue Bohrhammer-Familie RD1700, die mit dem patentierten aktiven Stabilisatorsystem für optimale Schläge und sanftes Bohren sorgt. Mit einer Leistung von bis zu 40 kW und einer um 15 % verbesserten Energieeffizienz steigert er die Produktivität. Das iTorque Bohrsteuerungssystem gewährleistet die Genauigkeit der Bohrungen. In Verbindung mit den Bohrwerkzeugen CT55 oder CT67 und dem RockPulse®-System wird die Bohrleistung vom Bohrhammer bis zur Bohrkrone maximiert.
-
Für maximale Verfügbarkeit und herausragende Effizienz entwickelt
Bohrgeräte der Pantera™ DPi-Serie sind auf Zuverlässigkeit und Verfügbarkeit ausgelegt - auch unter extremen Bedingungen. Hochentwickelte Komponenten wie das CSL-System, der verstärkte Ausleger und robuste Bauteile verlängern die Lebensdauer und die Wartungsintervalle. Die digitalen Tools von My Sandvik zur Überwachung des Maschinenzustands und der Verbrauchsmaterialien steigern die Effizienz und die Kontrolle der Betriebskosten.
Für maximale Verfügbarkeit und herausragende Effizienz entwickelt
Bohrgeräte der Pantera™ DPi-Serie sind auf Zuverlässigkeit und Verfügbarkeit ausgelegt - auch unter extremen Bedingungen. Hochentwickelte Komponenten wie das CSL-System, der verstärkte Ausleger und robuste Bauteile verlängern die Lebensdauer und die Wartungsintervalle. Die digitalen Tools von My Sandvik zur Überwachung des Maschinenzustands und der Verbrauchsmaterialien steigern die Effizienz und die Kontrolle der Betriebskosten.
Bohrgeräte der Pantera™ DPi-Serie sind auf Zuverlässigkeit und Verfügbarkeit ausgelegt - auch unter extremen Bedingungen. Hochentwickelte Komponenten wie das CSL-System, der verstärkte Ausleger und robuste Bauteile verlängern die Lebensdauer und die Wartungsintervalle. Die digitalen Tools von My Sandvik zur Überwachung des Maschinenzustands und der Verbrauchsmaterialien steigern die Effizienz und die Kontrolle der Betriebskosten.
-
Smarte Technologien für mehr Sicherheit und höchsten Bedienkomfort

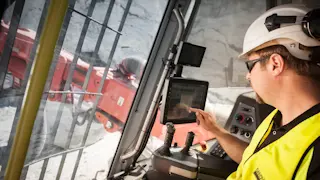

Pantera™ DPi wurde aufgerüstet, um die tägliche Arbeit einfacher und sicherer zu machen. Eine leisere, vibrationsarme Kabine erhöht den Bedienerkomfort, während Touchscreen-Bedienelemente einen einfachen Zugriff auf alle Funktionen des Bohrgeräts ermöglichen - von der Einstellung der Bohrparameter bis hin zu Anweisungen zur Fehlerbehebung. Intelligente Funktionen wie iClean kümmern sich automatisch um das Bohren im Abraum und die Lafetten-Automatik ermöglicht den reibungslosen Wechsel zwischen Bohren und Fahren auf Knopfdruck. Weitere optionale intelligente Funktionen sind die Ein-Loch-Automatisierung, TIM3D und Driller's Notes für maximierte Bohrleistungen.
Smarte Technologien für mehr Sicherheit und höchsten Bedienkomfort
Pantera™ DPi wurde aufgerüstet, um die tägliche Arbeit einfacher und sicherer zu machen. Eine leisere, vibrationsarme Kabine erhöht den Bedienerkomfort, während Touchscreen-Bedienelemente einen einfachen Zugriff auf alle Funktionen des Bohrgeräts ermöglichen - von der Einstellung der Bohrparameter bis hin zu Anweisungen zur Fehlerbehebung. Intelligente Funktionen wie iClean kümmern sich automatisch um das Bohren im Abraum und die Lafetten-Automatik ermöglicht den reibungslosen Wechsel zwischen Bohren und Fahren auf Knopfdruck. Weitere optionale intelligente Funktionen sind die Ein-Loch-Automatisierung, TIM3D und Driller's Notes für maximierte Bohrleistungen.
Pantera™ DPi wurde aufgerüstet, um die tägliche Arbeit einfacher und sicherer zu machen. Eine leisere, vibrationsarme Kabine erhöht den Bedienerkomfort, während Touchscreen-Bedienelemente einen einfachen Zugriff auf alle Funktionen des Bohrgeräts ermöglichen - von der Einstellung der Bohrparameter bis hin zu Anweisungen zur Fehlerbehebung. Intelligente Funktionen wie iClean kümmern sich automatisch um das Bohren im Abraum und die Lafetten-Automatik ermöglicht den reibungslosen Wechsel zwischen Bohren und Fahren auf Knopfdruck. Weitere optionale intelligente Funktionen sind die Ein-Loch-Automatisierung, TIM3D und Driller's Notes für maximierte Bohrleistungen.
Erfahren Sie mehr über die Funktionen des Pantera™ DP1510i
Optionen für die Konnektivität
Pantera™ DPi wurde für das digitale Zeitalter entwickelt und bietet Lösungen für die Produktionsüberwachung und die nahtlose Integration in Ihren Tagebau- oder Steinbruchbetrieben. Open Drill Interface unterstützt die Integration mit Flottenmanagementsystemen (FMS) und Bohrnavigationslösungen von Drittanbietern. My Sandvik Insight & Productivity bietet eine flottenweite Überwachung der Produktivität und unterstützt die proaktive Planung der Wartung. My Sandvik Onsite fungiert als lokale Produktivitätsüberwachungslösung, die die Bohrgeräte mit den umfassenderen Systemen und Prozessen von Tagebau- und großen Steinbruchbetrieben verbindet.
Effizienter Zugang für die Instandhaltung
Die intelligente Anordnung der Pantera™-Komponenten sorgen für eine einfache Instandhaltung. Zwei Türen auf der rechten Seite der Ausrüstung gewährleisten eine einfache Wartung vom Boden aus.
Energieeffizientes Bohrgerät
Das Pantera™ DP1510i Bohrgerät ist mit einem verbrauchsarmen Stufe-V-Motor ausgestattet, der für einen geringeren Kraftstoffverbrauch und weniger CO2-Emissionen sorgt.
AutoMine®-kompatibel
Pantera™ DP1510i ist mit der Fernsteuerung AutoMine® Surface Drilling kompatibel.
Bohrhammer-Vorwärmung und Hochleistungs- Speichermembranen für arktische Bedingungen
Sandvik hat ein neues System zur Vorwärmung des Bohrhammers vor der Inbetriebnahme entwickelt. Diese Funktion erhöht die Lebensdauer der Speichermembranen von Bohrhämmern erheblich.
DP1510i 3D-Modell
Produktspezifikationen
Herunterladen
Pantera™ DP1510i Bedienungsanleitung und Ersatzteile
Bedienungsanleitungen und Ersatzteile sind auf dem My Sandvik-Kundenportal zu finden.
Technische Spezifikationen
| Bohrdurchmesser |
89,0 - 152,0
mm
(3,5 - 6,0 in.)
|
|---|---|
| Bohrhammer |
35 - 40
kW
|
| Spülluftkapazität |
14 m³/min bis zu 10 bar
|
| Bohrstange/Rohrdurchmesser |
51, 60 oder 87 mm (2, 2,375 oder 3,5 Zoll)
|
| Hydraulischer Bohrhammer |
RD1735 (35 kW) / RD1740 (40 kW) als Option
|
| Bohrdurchmesser |
89,0 - 152,0
mm
(3,5 - 6,0 in.)
|
|---|---|
| Bohrhammer |
35 - 40
kW
|
| Spülluftkapazität |
14 m³/min bis zu 10 bar
|
| Bohrstange/Rohrdurchmesser |
51, 60 oder 87 mm (2, 2,375 oder 3,5 Zoll)
|
| Hydraulischer Bohrhammer |
RD1735 (35 kW) / RD1740 (40 kW) als Option
|
| Motor |
Caterpillar C9.3B, 280 kW (375 PS) / 1 800 U/min (Tier 3) Caterpillar C9.3B, 280 kW (375 PS) / 1 800 U/min (Stufe V)
|
| Kabine |
Ergo Cool
|
| Transportlänge |
11,2
m
(37,0 ft)
|
| Transportbreite |
2,50
m
(8,00 ft)
|
| Transporthöhe |
3,3
m
(11,0 ft)
|
| Gewicht |
23.000
kg
(50.706 lb)
|
